inTEST ATS-545 热流仪, 高低温冲击测试

inTEST ATS-545-M

产品描述

上海伯东是美国 inTEST 高低温测试机中国总代理, 全权负责 inTEST 新品销售和售后维修服务.

Temptronic ThermoStream 高低温测试机 ATS-545-M 温度范围 -80至+ 225°C; 电源要求: 200-250 VAC(230V标称)50 / 60Hz 30 amp, 1phase

转换速率:
加热:-55至+ 125°C, <10秒
冷却:+125至-55°C, <10秒

inTEST 高低温测试机 ATS-545-M 在没有液态氮气 LN2或液态二氧化碳 LCO2的超低温下进行 MIL-STD 和商业测试.

inTEST Temptronic 超高速高低温测试机 适用于电子元件、集成电路 IC、PCB 电路板的高低温测试.

  • 产品优势
  • 技术参数
  • 测试方法
  • 应用案例
  • inTEST ATS-545 热流仪, 高低温冲击测试 产品优势:

    inTEST Temptronic 高低温冲击测试机功能优点:


    1.与友厂对比, inTEST ThermoStream 独有的专利自动复叠式制冷系统(auto cascade refrigeration)保证低温, 内置 AC 交流压缩机, 冷冻机(Chiller)特殊设计, 制冷剂不含氟利昂、安全无毒、不易燃, 有效保护环境;

    2.专利 ESD 防静电保护设计

    3.旋钮式控制面板, 支持测试数据存储。

    4.过热温度保护: 出厂设置温度 +230°C

    5.加热模式下, 冷冻机可切换成待机模式, 以减少电力消耗

    6.干燥气流持续吹扫测试表面, 防止水气凝结



    与传统高低温测试箱、温湿度测试箱对比, inTEST ThermoStream 高低温测试机主要优势:


    1、变温速率更快
    2、温控精度: ±1℃
    3、实时监测待测元件真实温度, 可随时调整冲击气流温度
    4、针对PCB电路板上众多元器件中的某一单个IC(模块), 可单独进行高低温冲击, 而不影响周边其它器件
    5、对测试机平台load board上的IC进行温度循环 / 冲击; 传统高低温箱无法针对此类测试
    6、对整块集成电路板提供精确且快速的环境温度

  • inTEST ATS-545 热流仪, 高低温冲击测试 技术参数:

    型号

    温度范围 °C

    * 变温速率

    输出气流量

    温度
    精度

    温度显示
    分辨率

    温度
    传感器

    ATS-545-M

    -75 至 + 225(50 HZ)
    -80 至 + 225(60 HZ)
    不需要LN2或LCO2冷却

    -55至 +125°C
    约 10 S 或更少
    +125至 -55°C
    约 10 S 或更少

    4 至 18 scfm
    1.9至 8.5 l/s

    ±1℃
    通过美国NIST 校准

    ±0.1℃

    T或K型
    热电偶



    * 一般测试环境下;变温速率可调节

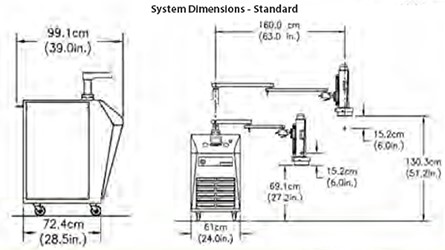

    尺寸: 宽61.0 cm, 深 72.4 cm, 高 108 cm
    重量:净重 236 kg, 毛重 365 kg



    尺寸



    手臂延展最大 160 cm
    标准最高操作高度 130.3 cm;(可选188 cm)
    标准最低操作高度 69.1 cm;(可选81.3 cm)
    噪音 < 65 dBA

  • inTEST ATS-545 热流仪, 高低温冲击测试 测试方法:

    提供两种检测模式 Air Mode 和 DUT Mode
    通过热流罩或测试腔将被测 IC 与周边环境隔离,然后对 IC 循环喷射冷热气流,使IC 温度短时间发生急剧变化,从而完成温度循环和温度冲击的测试。

  • inTEST ATS-545 热流仪, 高低温冲击测试 应用案例:

    inTEST ATS-545-M 高低温测试机应用案例:



    伯东 inTEST 高低温冲击测试机 ATS-545用于芯片可靠性测试



    查询更多 inTEST 高低温测试机应用案例 》》》
