Hakuto 全自动离子蚀刻机 MEL3100

Automated Single wafer System

产品描述

Hakuto 全自动离子蚀刻机 MEL3100 具有良好的均匀性和高蚀刻率, 刻蚀均匀度: ±5%, 硅片 Si 蚀刻速率 >10 nm/min, 具有高冷却效果.

所有流程全自动减少人工操作, 从而保证了产品的无差错、高稳定性和高质量.

占用空间小, 容易维护和用户操作友好.

  • 产品优势
  • 技术参数
  • 产品示意图
  • 应用案例
  • Hakuto 全自动离子蚀刻机 MEL3100 产品优势:

    1. 所有流程全自动减少人工操作, 从而保证了产品的无差错、高稳定性和高质量

    2. 盒式房间采用高效微粒过滤器

    3. 采用高质量的蚀刻考夫曼离子源, 保证良好的均匀性和高蚀刻率

    4. 占用空间小

    5. 传输系统采用了 SCARA 型机器人

    6. 控制单元系统提供操作通过触摸屏/ 10.4英寸, 数据记录可以显示在屏幕上

    7. 高冷却效果

    8. 良好的重复性和再现性的旋转和倾斜阶段具有良好的可重复性利用脉冲电动机

    9. 容易维护这个系统设计重点是容易维护和用户友好

    10. 关键部件服务伯东的经销商是系统中的关键部件涡轮泵系统、离子源提供客户快速响应时间和本地服务能力,减少停机时间的工具

  • Hakuto 全自动离子蚀刻机 MEL3100 技术参数:

     Hakuto 全自动离子蚀刻机 MEL3100 技术参数:

    Model MEL3100   Main body
    Wafer size 3"~6"   Power
    Supply
    AC200V 3ph 40A
    Wafer per batch 1 wafer   *two lines
    Cassette No. 25 wafers   Cooling
    Water
    15 (l/min)
    Q'ty 1pc.   <20℃
    Throughput 10 (wafer/hr) *1   CDA 0.5 (MPa)
    Pressure Ultimate 8×10-5 (Pa) *2   >10 (l/min)
    Process 2×10-2 (Pa) *2   N2 0.2 (MPa)
    Etching Rate >10 (nm/min)@SiO2 *3   >40 (l/min)
    Uniformity ±5%@132mm (6") *3   Ar 0.2 (MPa)
    Wafer surface temp. <100℃ *3   20 (sccm)
    Stage rotating 1~20 (rpm) ±5%   He 0.2 (MPa)
    Stage tilting ±90°±0.5°   20 (sccm)
    Dimension
    W×D×H (mm)
    Main body 1,600×2,175×1,900   *need additional utilities
      for Dry pump
    Controller 640×610×1,900
    Chiller 555×515×1,025
    Weight (kg) Main body 1,700
    Controller 200
    Chiller 100
    *1: Estimated process time 5min
    *2: No wafer on stege / process chamber
    *3: Depending on process

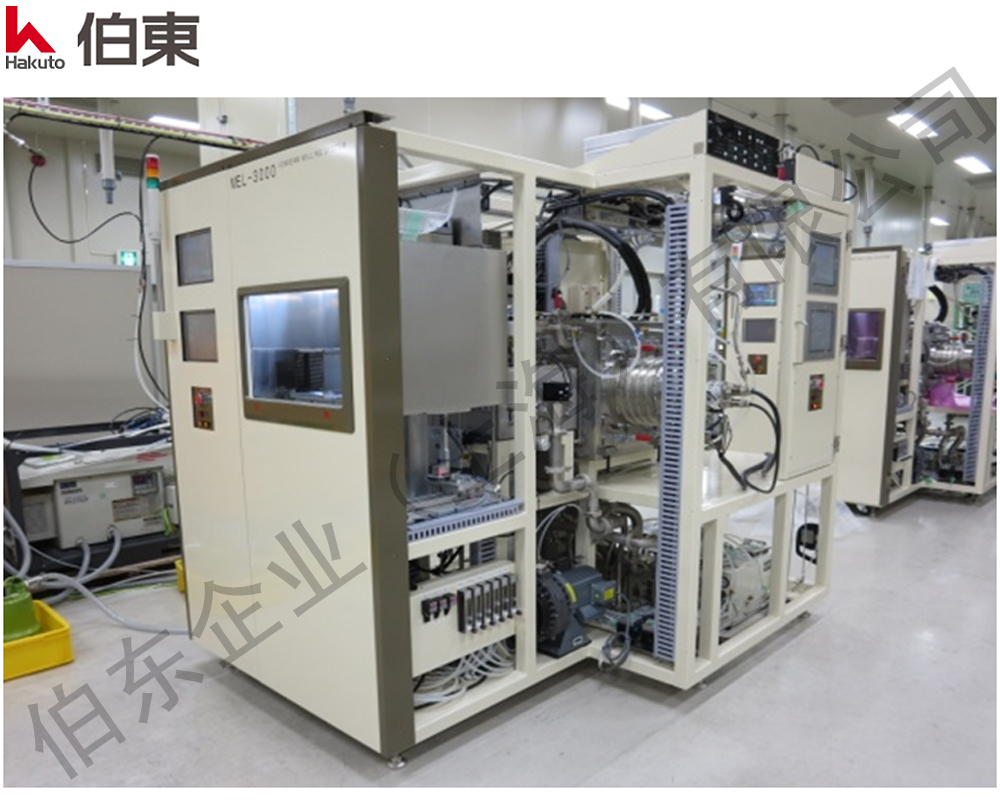

  • Hakuto 全自动离子蚀刻机 MEL3100 产品示意图:

  • Hakuto 全自动离子蚀刻机 MEL3100 应用案例:

    Hakuto 全自动离子蚀刻机 MEL3100 应用案例:

    1. Hakuto 全自动离子刻蚀机 MEL 3100 应用于集成电路制造中刻蚀

    2. Hakuto 全自动离子刻蚀机 MEL3100 用于刻蚀薄膜磁盘





    点击查看更多离子蚀刻机应用案例》》》
