空气泄露测试仪
产品描述
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ 专为快速提供小部件的泄漏测试而设计, 确保产品符合其密封性要求.
可对空气进行检漏, 其泄漏率/灵敏度: 0.03 cc/min 及更高.
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ 的紧凑型设计使其非常适合系统集成.
-
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ (EQ) 产品优势：
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ (EQ)产品特点:
1. 紧凑的设计——易于集成
2. 集成的压力（和真空）容器——简单的测试设置
3. 经济高效——投资回报快
4. 设计紧凑, 占用空间小
5. 机架式安装设计, 可在同一台机器上同时测试多个腔体
6. 带阀门和顺序控制器的自动化测试回路
7. 通过以太网或串行端口实现的数字和模拟 I/O 接口
8. 易于读取的 LED 指示测试状态：测试、通过或失败
-
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ (EQ) 技术参数：
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ (EQ)技术参数:
|
型号
|
E-PDQ
|
|
版本
|
EQ-压力应用
|
MQ– 真空应用
|
|
适用的 Micro-Flow（微流量）传感器
|
IL2-M、IL2-KM
|
|
泄漏率/灵敏度
|
0.03 cc/min 及更高
|
|
压力范围
|
14.5 psia / 1 bar 绝对压力至 65 psia / ≈ 4.5 bar 绝对压力
|
2 psia / 0.138 bar 绝对压力至 14.5 psia / 1 bar 绝对压力
|
|
尺寸
|
4” W x 6.25” H x 10” D / 102 x 159 x 254 mm（不包括连接件和配件）
|
|
通气气体
|
干燥、清洁的气体：空气、氮气（可检测更多气体）
|
|
气动连接
|
测试端口 ⅛ 英寸 Swagelok®, 空气/真空供应 ¼ 英寸 Swagelok®
|
|
数字输入
|
5-30 V DC, 用于启动、停止、测试类型、远程压力开关的光隔离
|
|
数字输出
|
5-30 V DC, 用于通过、失败、测试类型、测试开始、夹紧、定制输出的光隔离
|
|
模拟输出
|
单通道, 0-5 V DC 压力控制
|
|
电源
|
24 V DC（最大电流为 2 amp）
|
|
接口
|
RJ-45 以太网或 RS-232 串行接口
|
|
1) 具体技术规格取决于使用的传感器. 我们很高兴支持您, 为您的应用选择配备的方案.
|
-

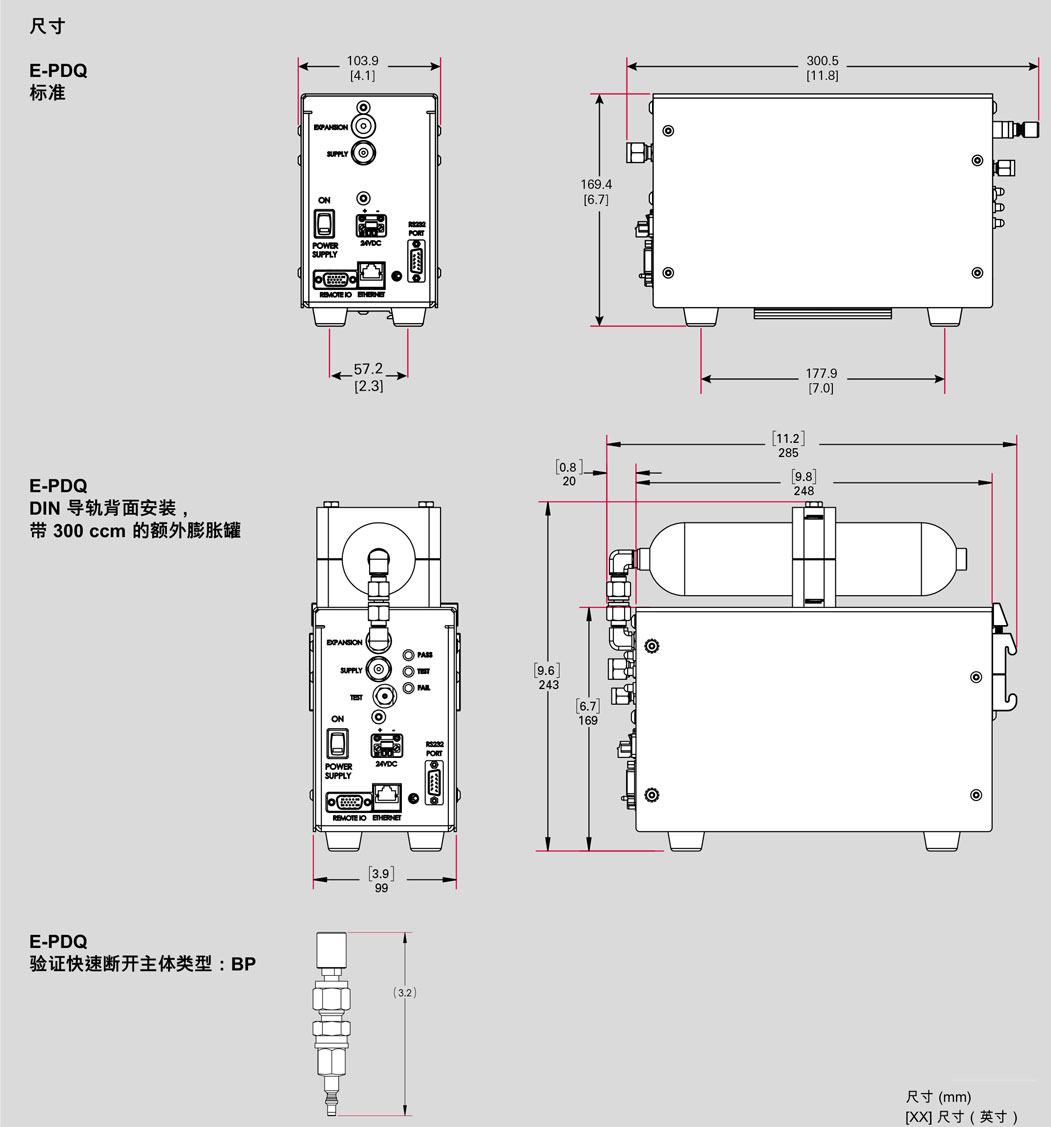

ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ (EQ) 尺寸大小：
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ (EQ)尺寸:
-
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ (EQ) 应用领域：
ATC 紧凑型 Micro-Flow（微流量）空气检漏仪 E-PDQ (EQ)应用领域：
|
|
|
|
|
|
生命科学行业的多站泄漏和流量测试系统
|
医疗设备检漏
|
电子部件检漏
|
阀检漏
|
