HVA 半矩形真空闸阀 28200系列
产品描述
伯东HVA 不锈钢阀体真空闸阀提供了真空阀门业最小的内部表面区域.
这款 28200 系列真空闸阀真空阀门/界面的设计融合了直接驱动的闸极. 直接驱动消除了机械联动装置并极大的减少了内部阀门配件使用. 真空闸阀闸板阀设计的明显改善导致了超常的不停机工作时间周期和极低的微粒再生, 甚至是在使用了一百万周期后。
在操作方面, 这款 28200 系列阀门真空闸阀非常安静和可靠. 为了满足模块化集成加工系统一些特殊需求, HVA 真空阀门真空闸阀专为在阀口另外一边隔离真空压强.
上海伯东是美国HVA 真空阀门在中国地区唯一指定总代理商。
-
HVA 半矩形真空闸阀 28200系列 产品特点：
1. 几乎没有微粒产生
2. 平稳操作, 无振动
3. 标准或定制法兰
4. 百万或者更多使用周期
5.阀体和所有主要内部部件在1100 ℃的真空炉中焊接的, 确保了最大的完整性. 这就消除了虚漏和缺陷部分, 使在常规状态下焊接出现的阀体变形的可能最小化了.
6.炉内钎焊的304不锈钢减少了漏气, 这就使系统在较短的时间里获得基础压力.
7.在开启位置, 密封垫O型圈完全看不见, 防止了任何微粒或者介质累加到该密封面。
8.在关闭位置, 一个坚固的整体设计阻止了任何材料累积到阀动装置后面, 这样极大的减少了维修和维护的需求. 这些真空闸阀设计专门改造以满足机械接口和真空密封要求的产业.
-
HVA 半矩形真空闸阀 28200系列 技术参数：
|
连接形式：
|
标准或定制法兰
|
|
主体材料：
|
不锈钢
|
|
公称通径：
|
DN32*222-DN100*1250 mm
|
|
漏率:
|
2x10E-9 AtmCC/Sec
|
|
压力范围:
|
1x10E-9 Torr
|
|
烘烤温度:
|
<150℃
|
|
适用介质：
|
水、蒸汽、空气
|
|
密封形式：
|
软密封型
|
|
驱动方式：
|
气动
|
|
使用寿命:
|
1000000+使用周期
|
-
HVA 半矩形真空闸阀 28200系列 构成部件：

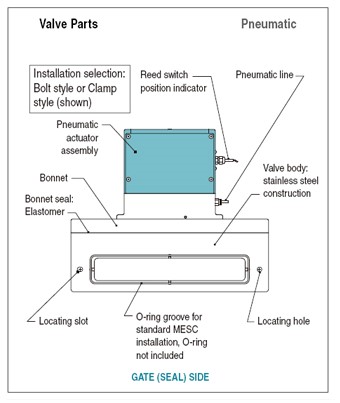

伯东HVA 半矩形真空闸阀 28200系列部件图
-
HVA 半矩形真空闸阀 28200系列 应用领域：
他们可以单个或者成双使用以提供适当的通过或者密封系统的任何部分. 一个狭窄的轮廓设计, 包括两个驱动器和控制器, 可以紧挨着中心, 加载互锁真空室, 处理和进程室安装.
