HVA 矩形真空阀门 (插板阀) 88200 系列
产品描述
HVA 矩形真空阀门 (插板阀) 88200 系列是采用了直连驱动技术, 可靠使用寿命超过1百万次.
HVA 矩形真空阀门 (插板阀) 88200 系列经过专门设计, 可满足行业对机械接口和真空容器的要求, HVA 矩形真空阀门 (插板阀) 设计为隔离浇口两侧的真空压力, HVA 矩形真空阀门 (插板阀) 窄型设计（包括执行器和控制器）允许紧密安装在中央, 负载锁定.
HVA 矩形真空阀门 (插板阀) 88200 系列烘烤温度: 弹性体密封阀盖: 150°C, 执行器: 60°C; 压力范围: 1×10 -9 mbar, 氦气泄漏率: <2x10 -9 mbar l / s, 差压关闭: 任一方向均为1 bar.
上海伯东是美国 HVA 真空阀门在中国地区唯一指定总代理商.
-
HVA 矩形真空阀门 (插板阀) 88200 系列 产品优点：
HVA 矩形真空阀门(插板阀) 88200 系列产品优点:
1. 超百万次可靠运行寿命
2. 不产生粉末, 颗粒, 防尘设计
3. 阀动作平稳, 振动和冲击小
4. 标准接口, 或按客户要求定制
5. 阀体材料经过1E-6Torr,1100℃真空铜焊处理
6. 适用于1E-9Torr, 200℃条件下
-
HVA 矩形真空阀门 (插板阀) 88200 系列 技术参数：
HVA 矩形真空阀门(插板阀) 88200 系列标准技术规格:
用料
阀体和闸板：6061-T6铝
波纹管焊接轴封：AM-350
传动轴和销：硬化不锈钢
阀盖/闸板密封：Viton®弹性体
烘烤温度
无电磁阀
弹性体密封阀盖：150°C
执行器：60°C
安装位置
任何
服务周期
1,000,000个周期，取决于过程
真空
压力范围：1×10 -9 mbar
氦气泄漏率：<2x10 -9 mbar l / s
差压关闭：任一方向均为1 bar
最大值 ？打开前压力：<30 mbar
机制
气动送风：80 psig
电磁阀：4.3瓦
（闩锁型，阀门在断电时保持在相同位置）
-供电电压：120V AC，50/60 Hz
-可选电压：24、200、240 VAC，50/60 Hz或12、24V DC
位置指示器，最大值：115 VAC或28 VDC，20 mA
-
HVA 矩形真空阀门 (插板阀) 88200 系列 订货号：
|
DN
|
Model
|
|
mm
|
inch
|
Number
|
|
32 x 220
|
1.26 x 8.74
|
28212-0109RX_
|
|
32 x 332
|
1.26 x 13.07
|
28212-0113RX_
|
|
46 x 236
|
1.81 x 9.29
|
28212-0209RX_
|
|
50 x 336
|
1.97 x 13.23
|
28212-0213RX_
|
HVA 矩形真空阀门(插板阀) 88200 系列选件
1. 自定义尺寸
2. 备用O形圈材料
3. 备用螺线管电压
4. 位置指示器的微动开关
5. 粗加工口
6. 低微粒和快速服务版本
-
HVA 矩形真空阀门 (插板阀) 88200 系列 构成部件：

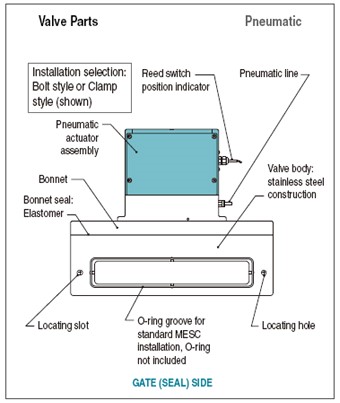

HVA 矩形真空阀门 (插板阀) 88200 系列部件图
