涡轮分子泵 HiPace 30
-
涡轮分子泵 HiPace 30
产品描述
上海伯东德国 Pfeiffer 涡轮分子泵 HiPace 30. 分子泵设计紧凑, 高度 12 厘米, 重量仅 2kg, 方便移动, 抽速 30L/S. 特别适合小腔体抽真空. 独特转子设计保证分子泵的超低振动. 对氮气压缩比高达 > 1011, 对氢气压缩比高达3x107. 高气体吞吐量和高压缩比使其成为同类产品中的明星产品！
-
涡轮分子泵 HiPace 30 产品优势：
1.设计紧凑, 高度 12 厘米, 重量仅 2kg
2.方便移动
3.特别适合小腔体抽真空
4.超低振动
5.对氮气压缩比高达 > 1011，对氢气压缩比高达3x107
-
涡轮分子泵 HiPace 30 技术参数：
|
型号
|
HiPace® 30,TC 110
DN 63 ISO-K
|
HiPace® 30,TC 110
DN 63 CF-F
|
HiPace® 30,TC 110,
DN 40 ISO-KF
|
|
分子泵图片
|
|
|
|
|
复合轴承
|
陶瓷球轴承
|
|
Ar 压缩比
|
> 1 X1011
|
|
H2 压缩比
|
3 X105
|
|
He 压缩比
|
3 X107
|
|
N2 压缩比
|
> 1 X1011
|
|
标准冷却
|
对流
|
|
可选冷却
|
风冷, 水冷
|
|
冷却水消耗
|
75 l/h
|
|
冷却水温度
|
5-25 °C
|
|
电子驱动
|
TC 110
|
|
进气法兰
|
DN 63 ISO-K
|
DN 63 CF-F
|
DN 40 ISO-KF
|
|
排气法兰
|
DN 16 ISO-KF, G ¼"
|
|
最大预抽真空, N2
|
24 hPa
|
|
全转速时气体流量, Ar
|
0.22 hPa l/s
|
|
全转速时气体流量, H2
|
10 hPa l/s
|
|
全转速时气体流量, He
|
1.84 hPa l/s
|
|
全转速时气体流量, N2
|
0.66 hPa l/s
|
|
通讯接口
|
RS-485, Remote
|
|
安装方式
|
任意位置安装
|
|
操作电压
|
24 (± 5 %) V DC
|
|
允许最大磁场
|
3 mT
|
|
保护类型
|
IP 54
|
IP 54
|
IP 30
|
|
抽速 Ar
|
32 l/s
|
32 l/s
|
20 l/s
|
|
抽速 H2
|
20 l/s
|
20 l/s
|
19 l/s
|
|
抽速 He
|
24 l/s
|
24 l/s
|
23 l/s
|
|
抽速 N2
|
32 l/s
|
32 l/s
|
22 l/s
|
|
转速 ± 2 %
|
90,000 rpm
|
|
启动时间
|
1.7 min
|
|
极限真空
|
< 1X10-7 hPa
|
< 5X10-10 hPa
|
< 1X10-7 hPa
|
|
放气接口
|
G 1/8"
|
|
重量
|
2 kg
|
3.2 kg
|
2 kg
|
|
分子泵资料下载
|
中文 PDF
英文 PDF
|
中文 PDF
英文 PDF
|
中文 PDF
英文 PDF
|
-

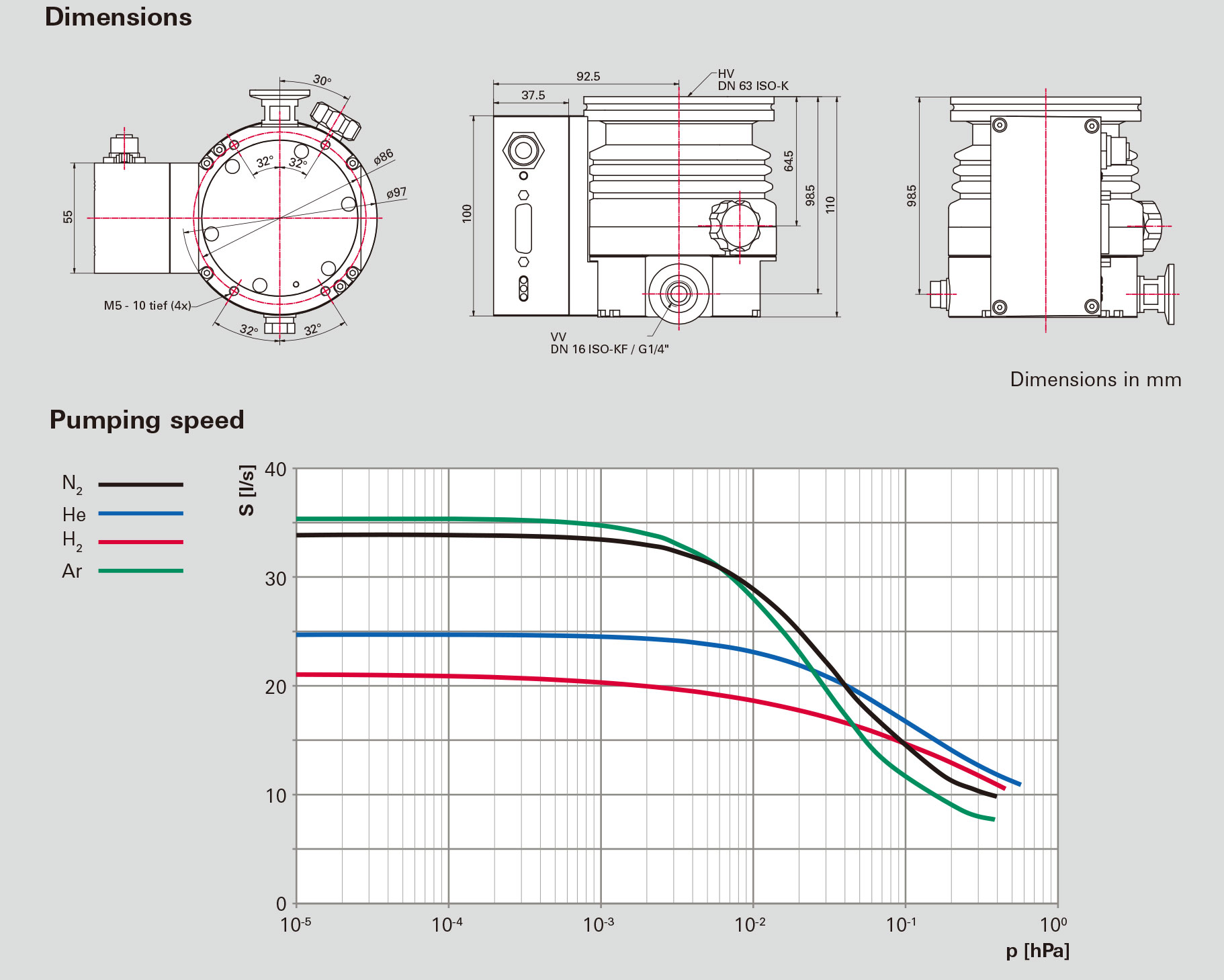

涡轮分子泵 HiPace 30 尺寸及抽速：
-
涡轮分子泵 HiPace 30 应用领域：
1.台式电子显微镜抽真空
2.小型质谱系统抽真空
3.移动气体分析系统抽真空
4.氦气检漏系统抽真空
