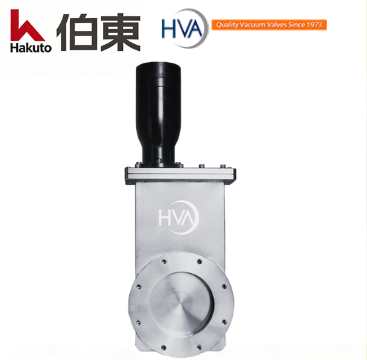

HVA 真空闸阀 真空插板阀 11000 系列
产品描述
上海伯东是美国 HVA 真空阀门在中国地区唯一指定总代理商。
美国 HVA 不锈钢真空闸阀 11000 系列的阀体和闸板材料: 304 不锈钢; 波纹管焊接轴封: AM-350
HVA 不锈钢真空闸阀 11000 系列接口有: KF, ISO-F, ISO-K, ASA, JIS法兰.
HVA 不锈钢真空闸阀 11000 系列压力范围约为1 x 10 -10 mbar, 最高烘烤温度 250°C.
美国 HVA 不锈钢真空闸阀 11000 系列真空闸阀为低温泵, 涡轮泵, 离子泵和其他需要清洁低排气阀的应用提供阀门.
-
HVA 不锈钢真空闸阀 11000 系列 产品特点：
HVA 不锈钢真空闸阀 11000 系列产品特点:
1. HVA 不锈钢真空闸阀 11000 系列阀体和闸板用料: 304不锈钢
2. 压力范围：
-高压：1×10 -9 mbar
-超高压：1×10 -10 mbar
氦气泄漏率：<2×10 -9 mbar I / s
差压关闭：任一方向均为1 bar
打开前的最大Δ压力：<30 mbar
3. 手动: 手摇曲柄
4. 气动送风：80 psig
5. 电磁阀
-供电电压：120V AC，50/60 Hz
-可选电压：24、200、240 VAC 50/60 Hz或12，24V DC
位置指示器，最大值：115 VAC或28 VDC，20 mA
6. 烘烤温度最高：250°C
8. 服务周期: 100,000个周期 ( 取决于工艺 )
-
HVA 不锈钢真空闸阀 11000 系列 技术参数：
HVA 不锈钢真空闸阀 11000 系列标准技术规格:
|
阀门材质:
|
|
- 阀门主体
|
304 不锈钢
|
|
- 焊接波纹管轴封
|
AM - 350
|
|
阀门密封方式
|
|
- 高真空
|
氟橡胶
|
|
- 超高真空
|
铜垫圈 / 氟橡胶
|
|
真空:
|
|
- 压力范围
|
高真空 1x10-9 mbar, 超高真空 1x10-10 mbar
|
|
- 漏率
|
< 2x10-9 mbar l/S
|
|
- 差压关闭
|
1 bar ( 任意位置 )
|
|
- 开启前最大压力
|
≤ 30 mbar
|
|
烘烤温度（不含电磁阀）:
|
|
- 弹性体密封阀盖
|
150°C
|
|
- 金属密封阀盖
|
-开启温度：200°C
-关闭值：150°C
|
|
- 驱动方式
|
手动 60 °c, 气动 60 °c
|
| 机制 |
|
手动：
|
手摇曲柄 |
|
电磁阀供电电压
|
120 VAC 50 /60 Hz
|
|
电磁阀可选电压
|
24, 200, 240 VAC 50/60 Hz
或 12, 24 VDC
|
|
电磁阀位置指示器,最大
|
115 VAC
或 28 VDC, 20 mA
|
| 气动送风： |
80 psig |
|
使用寿命: 100,000 启闭次数 (具体视实际使用情况决定)
|
|
公称通径: DN 16 - 800 mm
|
HVA 不锈钢真空闸阀 11000 系列技术参数:

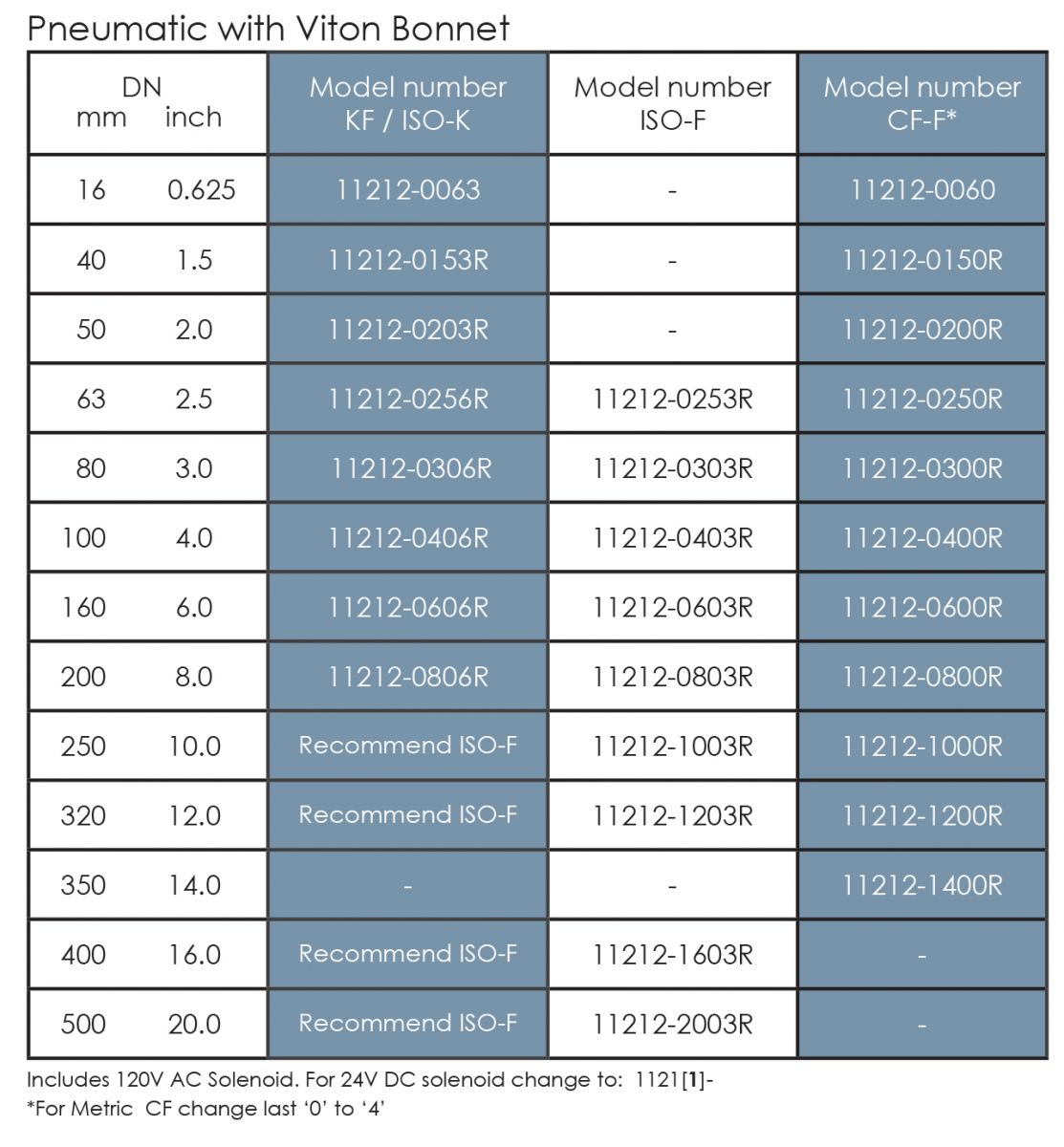

HVA 气动氟橡胶阀盖不锈钢真空闸阀

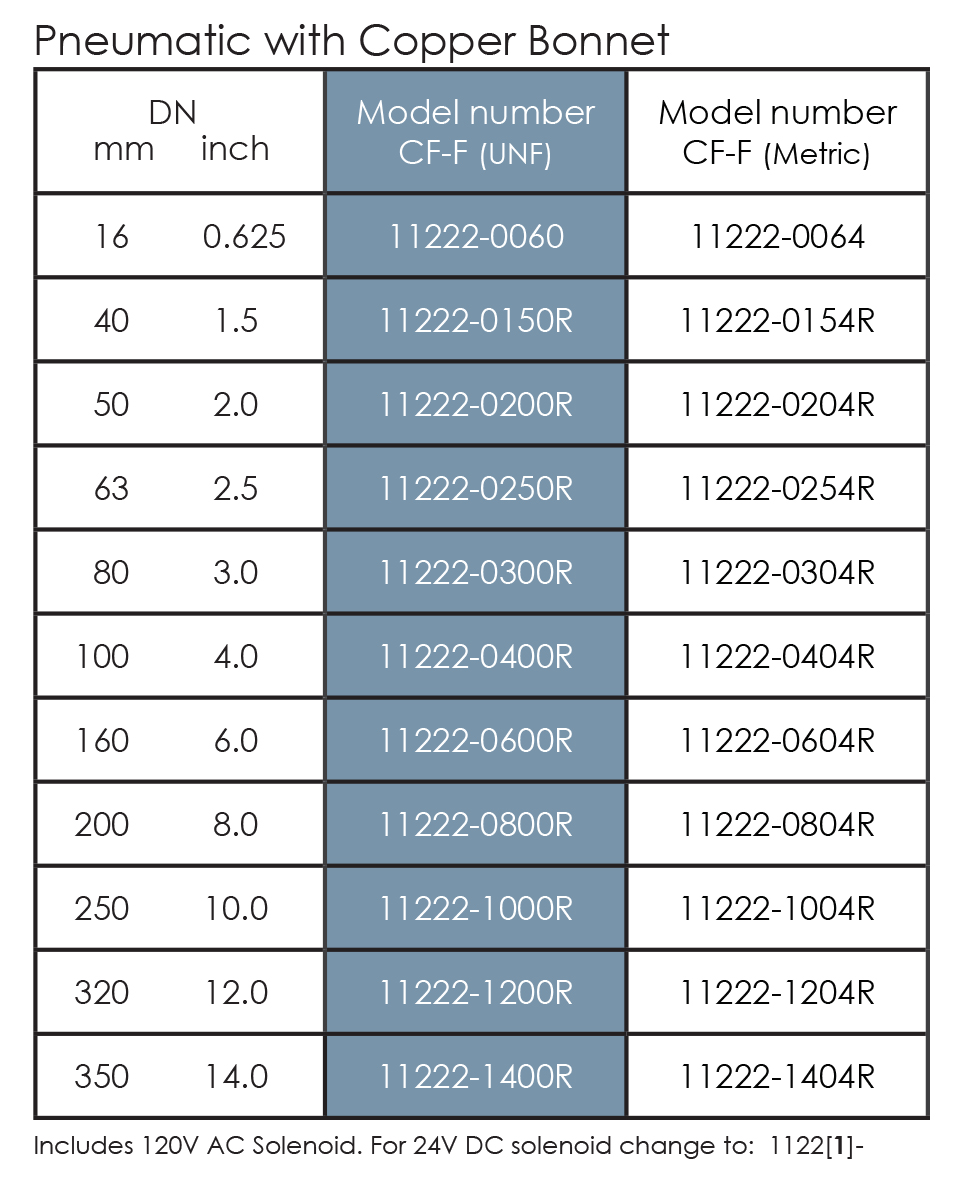

HVA 气动铜阀盖不锈钢真空闸阀

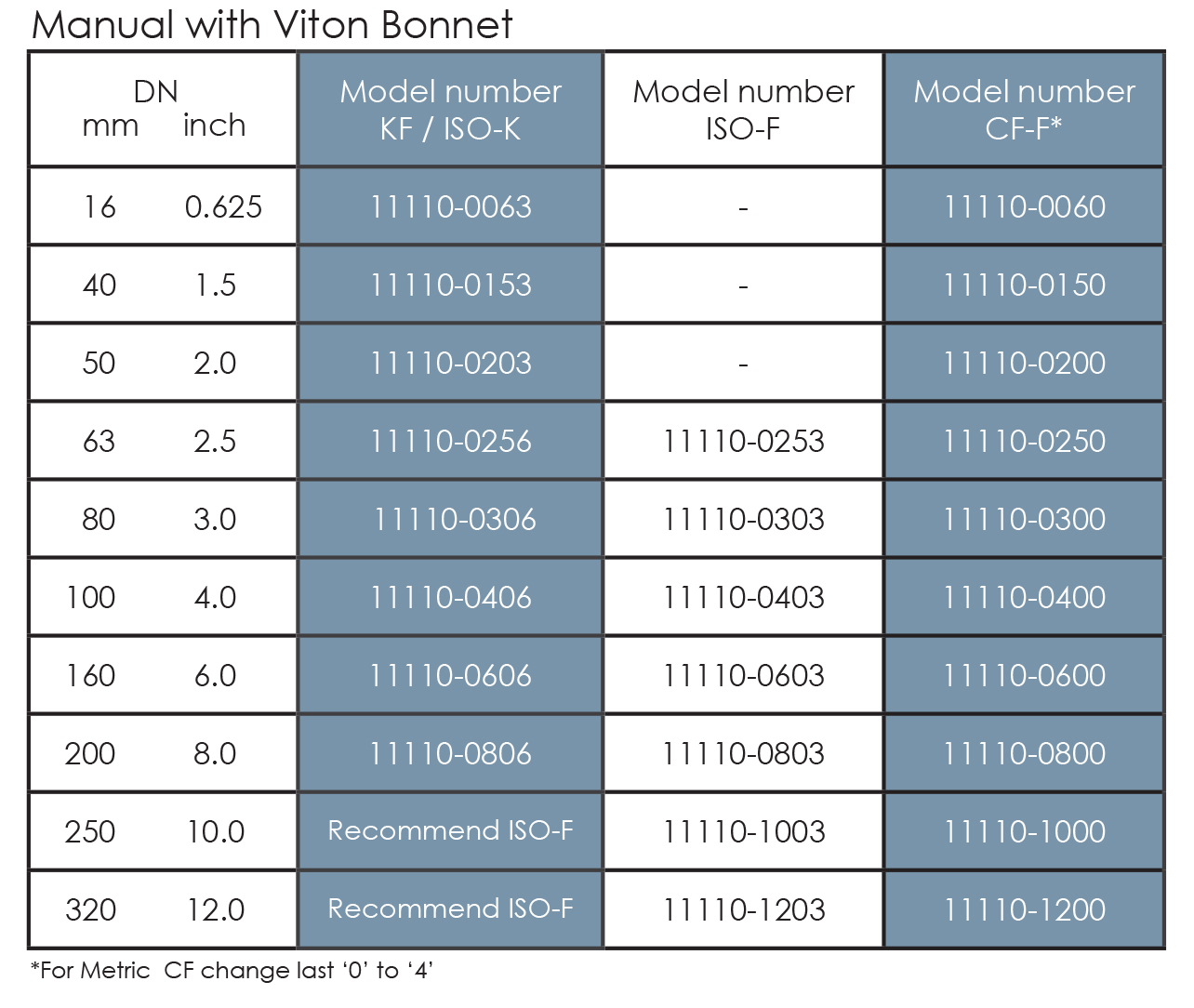

HVA 手动氟橡胶阀盖不锈钢真空闸阀

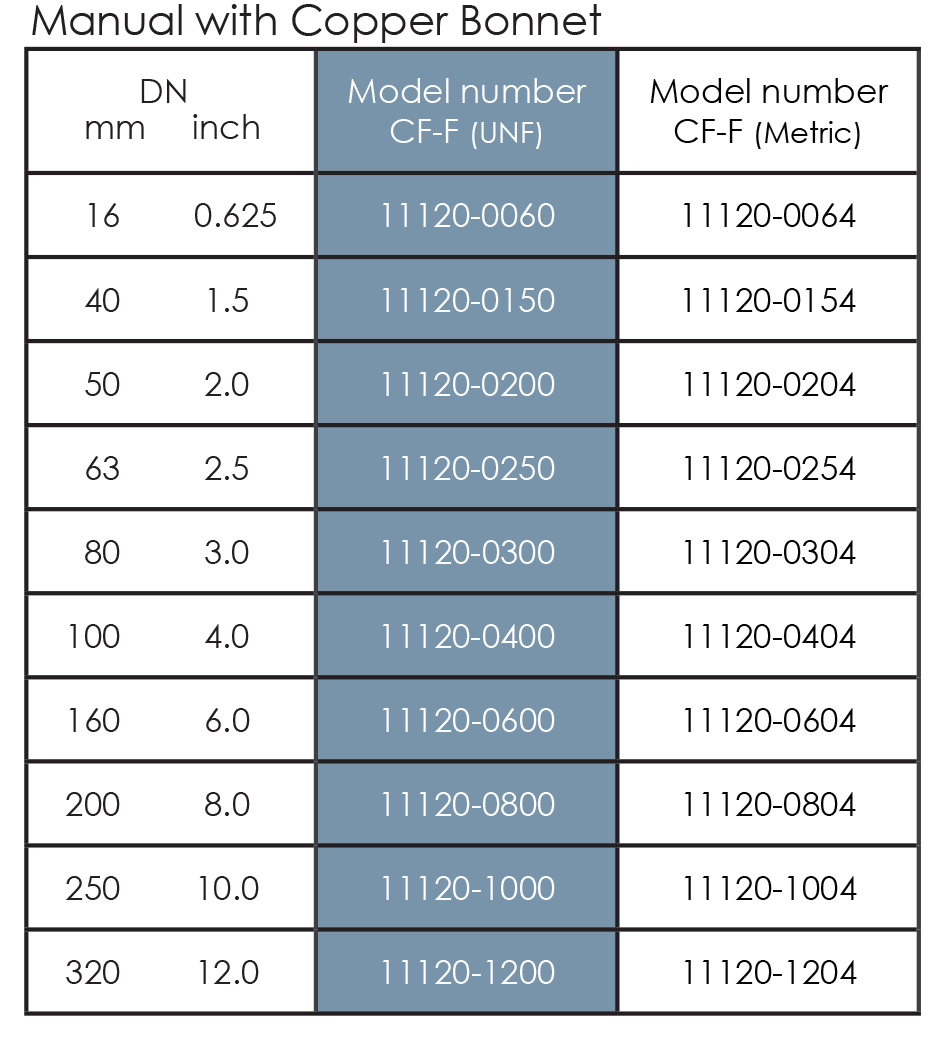

HVA 手动铜阀盖不锈钢真空闸阀
-
HVA 不锈钢真空闸阀 11000 系列 构成部件：

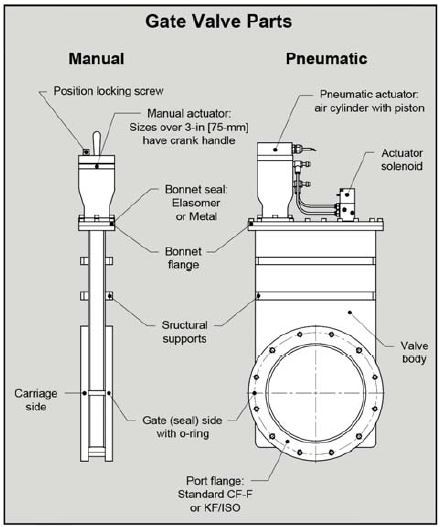

HVA 标准周期真空闸阀 11000 系列组成
-
HVA 不锈钢真空闸阀 11000 系列 应用领域：
1. 半导体
2. 镀膜
3. 激光
4. 科研
5. 工业等领域
