Turbopumps HiPace 300

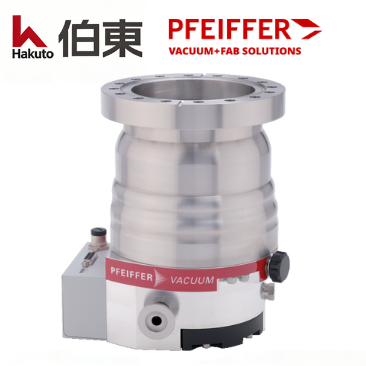

Hipace 300

产品描述

上海伯东销售维修德国 Pfeiffer 涡轮分子泵. Pfeiffer 涡轮分子泵 HiPace 300 抽速可达到 260 l/s 高性能涡轮分子泵. 分子泵紧凑设计保证最佳性能. HiPace 300 对所有气体的高抽速和极高压缩比使其广泛应用于真空行业. 涡轮分子泵 HiPace 300 通过保护等级IP54, 半导体 S2, UL / CSA 认证. 通过控制器监控运算数据保证分子泵的最高安全性. 此款涡轮分子泵任意位置安装. 可选风冷或水冷. 多种配件可选.

产品优势
技术参数
在售型号

涡轮分子泵 HiPace 300 | 普发 Pfeiffer 产品优势：

分子泵控制器可选 TC 400, TC 110, TCP 350.
防护类型 IP54 满足工业应用
准 S2 和 UL/CSA 认证
监控运行数据保障分子泵运行安全性
另外提供 HiPace 300 P 耐粉尘系列, 因其能抵抗工业粉尘和微小粒子而广泛应用于工业领域和 HiPace Plus 系列专为扫描电子显微镜 (扫描电镜 SEM) 和高端质谱行业量身定做的产品.

涡轮分子泵 HiPace 300 | 普发 Pfeiffer 技术参数：

进气口		DN 100 ISO-K	DN 100 CF-F	DN 100 ISO-F	DN 100 ISO-K	DN 100 CF-F	DN 100 ISO-F
分子泵控制器	型号	标配 TC 400 / TC 110	标配 TC 400 / TC 110	标配 TC 400 / TC 110	选配 TCP 350	选配 TCP 350	选配 TCP 350
抽速	Ar L/S	255	255	255	255	255	255
	H₂ L/S	220	220	220	220	220	220
	He L/S	255	255	255	255	255	255
	N₂ L/S	260	260	260	260	260	260
压缩比	Ar	1X10¹¹	1X10¹¹	1X10¹¹	1X10¹¹	1X10¹¹	1X10¹¹
	H₂	9X10⁵	9X10⁵	9X10⁵	9X10⁵	9X10⁵	9X10⁵
	He	1X10⁸	1X10⁸	1X10⁸	1X10⁸	1X10⁸	1X10⁸
	N₂	1X10¹¹	1X10¹¹	1X10¹¹	1X10¹¹	1X10¹¹	1X10¹¹
全转速时气体流量	Ar hPa l/s	TC 400: 7 TC 110: 2	TC 400: 7 TC 110: 2	TC 400: 7 TC 110: 2	4	4	4
	H₂ hPa l/s	TC 400: 14 TC 110: >14	TC 400: 14 TC 110: >14	TC 400: 14 TC 110: >14	>14	>14	>14
	He hPa l/s	TC 400: 20 TC 110: 8	TC 400: 20 TC 110: 8	TC 400: 20 TC 110: 8	11	11	11
	N₂ hPa l/s	TC 400: 14 TC 110: 5	TC 400: 14 TC 110: 5	TC 400: 14 TC 110: 5	7	7	7
极限压力	hPa	＜1X10^-7	＜5X10^-10	＜1X10^-7	＜1x10^-7	＜5x10^-10	＜1x10^-7
最大预抽真空	N₂hPa	TC 400: 20 TC 110: 15	TC 400: 20 TC 110: 15	TC 400: 20 TC 110: 15	22	22	22
电压 ± 5 %	VDC	24	24	24	24	24	24
最大电流	A	TC 400: 12.5 TC 110: 7.5	TC 400: 12.5 TC 110: 7.5	TC 400: 12.5 TC 110: 7.5	-	-	-
转速± 2 %	RPM	60000	60000	60000	60000	60000	60000
声噪	dB(A)	≤50	≤50	≤50	≤50	≤50	≤50
允许最大磁场	mT	5.5	5.5	5.5	5.5	5.5	5.5
启动时间	min	TC 400: 1.8 TC 110: 3.5	TC 400: 1.8 TC 110: 3.5	TC 400: 1.8 TC 110: 3.5	2.5	2.5	2.5
重量	kg	TC 400: 6.7 TC 110: 6.2	TC 400: 8.7 TC 110: 8.2	TC 400: 7 TC110: 6.5	5.8	7.8	6.1

* 控制器选择 TCP 350, 可以使分子泵在辐射环境中使用
* P 系列: 耐粉尘
* PLUS 系列: 极微振动,杂散磁场低
* H 系列: 极高的压缩比,尤其适用于轻质气体

涡轮分子泵 HiPace 300 抽速

涡轮分子泵 HiPace 300 尺寸图

涡轮分子泵应用

涡轮分子泵 HiPace 300 | 普发 Pfeiffer 在售型号：

上海伯东提供完整的分子泵套装供您选择, 包含一台 HiPace 300 分子泵主机和控制电源等, 分子泵套装满足基本的应用, 可以安装在所有情况下并轻松调试涡轮分子泵. 套装内配置如下:

分子泵	分子泵电源与控制器连接线	风扇	OmniControl 300	接口电缆, M12 m 直型/M12 m 直型, 3 m
				接口电缆, M12 m 直型/M12 m 直型, 3 m

标准款涡轮分子泵 HiPace 300 在售型号
对所有气体的高抽吸能力和极高压缩,适合所有标准应用

进气口	分子泵控制器	I/O接口	集成电源包
DN 100 ISO-K	TC 400	RS-485, 远程	-
DN 100 CF-F	TC 400	RS-485, 远程	-
DN 100 ISO-F	TC 400	RS-485, 远程	-
DN 100 ISO-K	TC 110	RS-485, 远程	-
DN 100 CF-F	TC 110	RS-485, 远程	-
DN 100 ISO-F	TC 110	RS-485, 远程	-
DN 100 ISO-K	另配 TCP 350	-	-
DN 100 CF-F	另配 TCP 350	-	-
DN 100 ISO-F	另配 TCP 350	-	-
DN 100 ISO-K	TC 400	RS-485, 远程, Profibus	-
DN 100 CF-F	TC 400	RS-485, 远程, Profibus	-
DN 100 ISO-F	TC 400	RS-485, 远程, Profibus	-
DN 100 ISO-K	TC 110	RS-485, 远程, Profibus	-
DN 100 CF-F	TC 110	RS-485, 远程, Profibus	-
DN 100 ISO-F	TC 110	RS-485, 远程, Profibus	-
DN 100 ISO-K	TC 110	RS-485, 远程	是
DN 100 CF-F	TC 110	RS-485, 远程	是
DN 100 ISO-F	TC 110	RS-485, 远程	是
DN 100 ISO-K	TC 400	RS-485, 远程	-
DN 100 CF-F	TC 400	RS-485, 远程	-
DN 100 ISO-F	TC 400	RS-485, 远程	-

耐粉尘涡轮分子泵 HiPace 300P 在售型号
适用于镀膜及半导体工艺以及诸如电子束焊接装置等易受灰尘影响的工业应用

进气口	分子泵控制器	I/O接口	集成电源包
DN 100 ISO-K	TC 400	RS-485, 远程	-
DN 100 CF-F	TC 400	RS-485, 远程	-
DN 100 ISO-F	TC 400	RS-485, 远程	-

低振动涡轮分子泵 HiPace 300 PLUS 在售型号
极微振动,杂散磁场低,适用于高要求分析设备,例如电子显微镜

进气口	分子泵控制器	I/O接口	集成电源包
DN 100 ISO-K	TC 110	RS-485, 远程	-
DN 100 CF-F	TC 110	RS-485, 远程	-
DN 100 ISO-F	TC 110	RS-485, 远程	-

极高的压缩比涡轮分子泵 HiPace 300 H 在售型号
极高的压缩比,尤其适用于轻质气体,实现超高真空

进气口	分子泵控制器	I/O接口	集成电源包
DN 100 ISO-K	TC 110	RS-485, 远程	-
DN 100 CF-F	TC 110	RS-485, 远程	-
DN 100 ISO-F	TC 110	RS-485, 远程	-
DN 100 ISO-K	另配 TCP 350	-	-
DN 100 CF-F	另配 TCP 350	-	-
DN 100 ISO-F	另配 TCP 350	-	-
