Pfeiffer 普发 检漏仪无损泄露检测发布日期:2020-12-23

上海伯东 普发 pfeiffer 氦质谱检漏仪 ASM340 用于火箭气控系统检漏

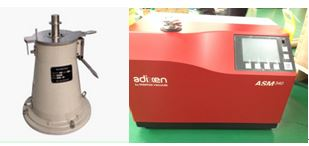

某工大弹箭质量特性测量技术研究采用伯东 Pfeiffer 氦质谱检漏仪 ASM340 对火箭气控系统进行检漏,主要检漏部位包含焊接点和金属接头。



氦质谱检漏仪 ASM340 技术参数:

型号

ASM340

ASM340 D

ASM340 I

对氦气的最小检检漏率

5E-13 Pa m3/s

5E-13 Pa m3/s

5E-13 Pa m3/s

检测模式

真空模式和吸枪模式

真空模式和吸枪模式

真空模式和吸枪模式

检测气体

4He, 3He, H2

4He, 3He, H2

4He, 3He, H2

启动时间 min

3

3

3

对氦气的抽气速度 l/s

2.5

2.5

2.5

进气口最大压力 hPa

25

25

5

前级泵抽速 m3/h

油泵 15

隔膜泵 3.4

不含前级泵

重量 kg

56

45

32



运载火箭气控系统主要功能是控制火箭燃料供给输出,火箭气控系统必须保证严苛的密封性,一旦发生泄露后果不堪设想。



氦质谱检漏方法:火箭气控系统(腔体充入 1.5kg 的氦气)----用吸枪在怀疑有漏的地方(焊接点,接头) 吸嗅---侦测到漏点,氦质谱检漏仪声光报警,屏幕上同时显示漏律值。



上海伯东是德国 普发 Pfeiffer  真空设备, 美国  KRI 考夫曼离子源, 日本  NS 离子蚀刻机, 美国 inTEST 高低温冲击测试机, 美国  HVA 真空阀门, 美国  Gel-pak 芯片包装盒,比利时原装进 口 Europlasma 等离子表面处理机 , 日本  Atonarp过程质谱仪  和  美国 Ambrell 感应加热设备 等进口知名品牌的指定代理商 .我们真诚期待与您的合作!



若您需要进一步的了解详细信息或讨论, 请参考以下联络方式:



上海伯东: 罗小姐                                    台湾伯东: 王小姐
T: +86-21-5046-1322                            T: +886-3-567-9508 ext 161
M: 1520-195-1076 ( 微信同号 )             F: +886-3-567-0049
QQ: 2470772868                                   M: +886-939-653-958
www.hakuto-china.cn                          www.hakuto-vacuum.com.tw

上海伯东版权所有, 翻拷必究!
