White WPX with Grid

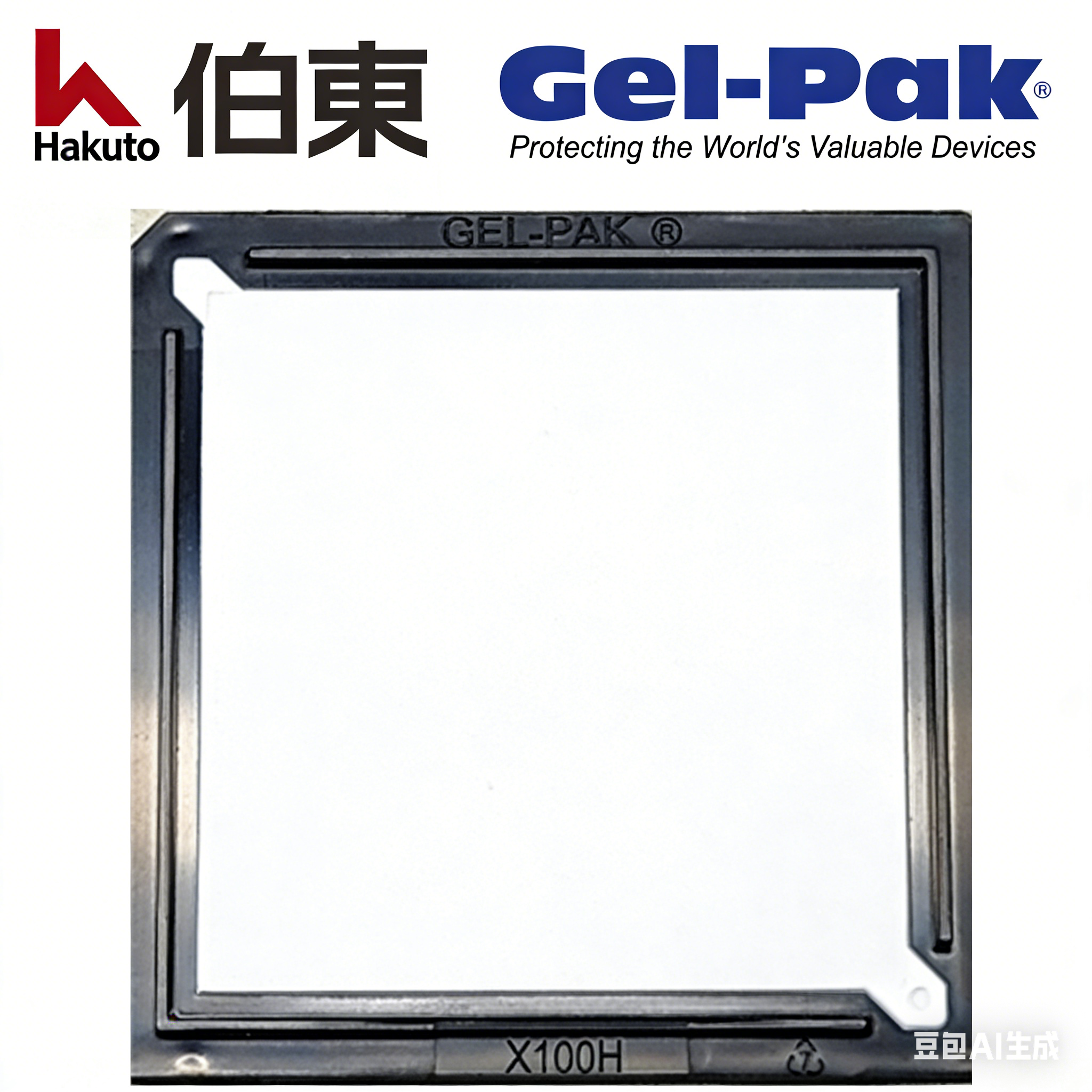

White WPX

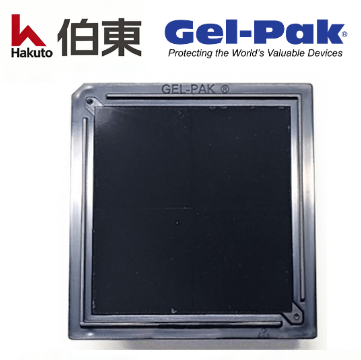

Black WPX
上海伯东代理美国 Gel-Pak® WPX 系列是一种基于专利 VERTEC® 非硅弹性体材料的纹理化无凹槽晶粒载具，专为半导体元器件及光学镜头/滤光片的安全运输与操作设计。该产品采用无凹槽设计，可有效防止元器件移位，支持手动与自动化设备操作，是替代传统华夫盒（waffle pack）的理想选择。
1. 无凹槽设计：防止元器件移位，提升运输稳定性
2. 无需额外包装材料：无需 Tyvek 封套、盖板或夹子，简化包装流程
3. 高装载密度：单位托盘可容纳更多元器件
4. 兼容小尺寸元器件：适用于100µm至10mm的各类元器件
5. 支持手动与自动化操作：适用于高产量应用场景
6. 材料安全合规：采用FDA与USP认证的非硅弹性体材料
|
项目 |
规格说明 |
|---|---|
|
托盘尺寸 |
2英寸 x 2英寸 |
|
弹性体材料 |
VERTEC® 非硅纹理弹性体（FDA/USP认证） |
|
适用元器件尺寸 |
低粘附：100µm–1mm，厚度<200µm |
|
可用区域 |
40mm x 40mm |
|
托盘材料 |
黑色导电材料 |
|
表面电阻 |
> 10¹² Ω |
|
储存温度 |
-10°C 至 +50°C |
|
粘附级别 |
中粘附(M)、高粘附(H) |
|
网格印刷 |
支持定制 |
|
弹性体颜色 |
白色、黑色可选 |
|
型号 |
描述 |
粘附级别 |
|---|---|---|
|
WPX-22-100CC-00B-M |
2″x2″ 透明纹理100网格VERTEC覆膜黑色导电托盘+导电盖 |
M |
|
WPX-22-100CC-00B-H |
2″x2″ 透明纹理100网格VERTEC覆膜黑色导电托盘+导电盖 |
H |
|
WPX-W-22-500C-L |
2″x2″ 透明纹理500网格VERTEC覆膜黑色导电托盘 |
L |
|
WPX-W-22-100C-M |
2″x2″ 透明纹理100网格VERTEC覆膜黑色导电托盘 |
M |
|
WPX-W-22-100C-H |
2″x2″ 透明纹理100网格VERTEC覆膜黑色导电托盘 |
H |
|
WPX-W-22-500CC-00B-L |
2″x2″ 透明纹理500网格VERTEC覆膜黑色导电托盘+导电盖 |
L |
|
WPX-W-22-100CC-00B-M |
2″x2″ 透明纹理100网格VERTEC覆膜黑色导电托盘+导电盖 |
M |
|
WPX-W-22-100CC-00B-H |
2″x2″ 透明纹理100网格VERTEC覆膜黑色导电托盘+导电盖 |
H |
|
WPX-W-22-500CC-STK25-L |
2″x2″ 透明纹理500网格VERTEC覆膜黑色导电托盘，25片装带一盖 |
L |
|
WPX-W-22-100CC-STK25-M |
2″x2″ 透明纹理100网格VERTEC覆膜黑色导电托盘，25片装带一盖 |
M |
|
WPX-W-22-100CC-STK25-H |
2″x2″ 透明纹理100网格VERTEC覆膜黑色导电托盘，25片装带一盖 |
H |
说明：
1. 粘附级别：H（高）、M（中）、L（低）
2. 网格类型：100目、500目
3. 包装形式：可提供25片堆叠装附带盖板
WPX载具可在运输与操作过程中牢固固定元器件，适用于以下典型场景：
1. 小尺寸芯片（Small Die）：适用于100µm至数毫米的裸芯片与封装芯片的安全运输与操作
2. 光学元件（Optics）：包括光学镜头、滤光片、棱镜等精密光学元件的无损伤包装
3. 高产量拾放应用（High Volume Pick-and-Place）：适用于自动化产线中的高速、高精度元器件拾取与放置
4. 多器件混合承载：支持在同一载具中承载不同尺寸的元器件，提升操作效率
