高低温试验箱

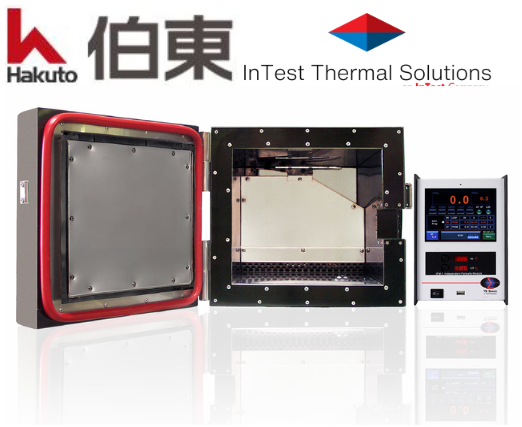

Sigma Systems M10 低温温度试验箱 是一款可灵活配置的低温测试环境系统，主要特点如下：
1. 宽温区覆盖：标准温度范围 -100℃ 至 200℃，可选扩展至 -185℃ 至 500℃，满足多样化测试需求
2. 快速温度转换：典型升温速率 22-35℃/min，降温速率 25-100℃/min，大幅缩短测试周期
3. 紧凑结构设计：在行业内同等内部工作空间下占用最小占地面积
4. 单箱热冲击测试：支持单箱内完成热冲击测试，符合 MIL-STD 测试标准
5. 高气流循环设计：高风量循环促进快速温度变化，有效降低温度梯度
6. 智能控制方式：配备触摸屏可编程控制器，支持远程通讯功能
7. 灵活配置选项：可根据测试需求选择多种附件配置
| 优势 | 说明 |
|---|---|
| 宽温度范围 | -100℃ 至 200℃（可选扩展至 -185℃ 至 500℃），覆盖广泛测试需求 |
| 快速温变速率 | 升温最高 35℃/min，降温最高 100℃/min，提升测试效率 |
| 紧凑设计 | 行业内相同内部容积下占地面积最小 |
| 单箱热冲击 | 支持单箱内完成热冲击测试，符合 MIL-STD 标准 |
| 高气流循环 | 高风量设计，促进快速温度变化，减少温度梯度 |
| 智能控制 | 触摸屏可编程控制器，支持远程通讯及数据记录 |
| 灵活配置 | 多种可选附件，满足不同测试场景需求 |
试验箱技术参数：
| 参数项 | 规格 |
|---|---|
| 温度范围 | -100℃ 至 200℃（可选扩展至 -185℃ / +500℃） |
| 升温速率 | 22℃ 至 35℃/min |
| 降温速率 | 25℃ 至 100℃/min |
| 工作空间尺寸 | 9.0H × 10.0W × 7.5D in（22.9 × 25.4 × 19.1 cm） |
| 内部容积 | 0.35 ft³（10 升） |
| 外部尺寸（标准） | 12.5H × 13.0W × 21.2D in（31.8 × 33.0 × 52.1 cm） |
| 外部尺寸（扩展温度） | 17.0H × 18.0W × 25.2D in（43.0 × 46.0 × 64.0 cm） |
| 安装方式 | 台式 / 落地式 / 机架式 |
| 冷却介质 | LN₂ / 可选 LCO₂ |
| 电源要求 |
100-120V / 50-60Hz / 单相 / 15-20A； 200-240V / 50-60Hz / 单相 / 13-16A |
| 参数项 | 规格 |
|---|---|
| 温度测量范围 | -210℃ 至 680℃ |
| 温度测量精度 | ±1.0℃ |
| 温度分辨率 | 0.1℃ 满量程 |
| 用户界面 | 5.7英寸彩色触摸屏，支持温度图形显示与图表记录 |
| 控制安全 | 可选独立故障安全模块（IFM），支持高/低温限值保护 |
| 合规认证 | CE / RoHS / 设计符合 UL 61010 |
| 温度输入 | RTD（500Ω/2线，100Ω/3线）、K型热电偶 |
| 控制算法 | 主回路 PID、双回路、可设定 DUT 控制 |
| 通讯接口 | Ethernet 10/100、Telnet、HTML Web Server、USB 2.0 可选：RS232、IEEE-488 GPIB |
| 电源要求 | 100 至 250 VAC，50/60 Hz，最高 30A（基于应用） |
| 物理尺寸 | TS1-4：8.5H × 6.0W × 11.6D in（21.6 × 15.2 × 29.5 cm） TS5-8：8.5H × 8.0W × 11.6D in（21.6 × 20.3 × 29.5 cm） |
| 程序兼容性 | 支持 Sigma C、CC3、CC3.5、C4、C5 功能及指令集 |
| 应用领域 | 说明 |
|---|---|
| MIL-STD 测试 | 符合军用标准的环境测试要求 |
| 热冲击测试 | 单箱内完成热冲击测试，模拟极端温度变化 |
| 电子元器件测试 | 对电子元器件进行高低温环境验证 |
| 半导体器件测试 | 半导体器件温度特性分析与可靠性测试 |
| 材料性能测试 | 材料在极端温度下的性能评估 |
| 研发与质量验证 | 产品研发阶段的环境适应性验证 |
| 附件名称 | 说明 |
|---|---|
| 输送软管 | 真空夹套、铠装不锈钢、编织超柔性软管，连接试验箱与冷却源 |
| 独立故障安全模块（IFM） | 配冗余电磁阀（RSV），切断冷却介质防止过冷 |
| 搁板 / 内部照明 / 观察窗 / 可拆卸门 | 试验箱内部配置选项 |
| 附加孔/凹槽 | 满足特殊测试接口需求 |
| 干燥氮气吹扫系统 | 控制试验环境中的湿气 |
| 杜瓦附件 | 分配歧管、压力调节器 |
| 安装配置 | 台式、机架式、带脚轮落地式 |
