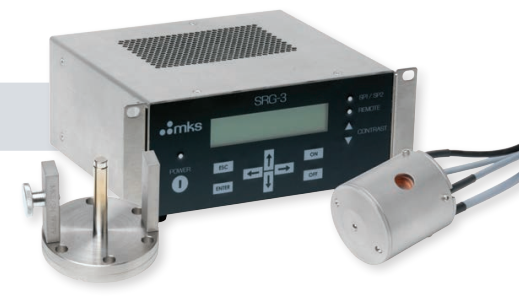

随着 MKS SRG‑3 旋转转子真空计退出中国市场，很多实验室、计量机构、半导体与高端真空工艺用户面临原有 SRG 传递标准真空计备件断供、设备更新选型难题。上海伯东作为奥地利 PH Instruments GmbH 官方中国总代理，推出 PHI 全系列 SRG 磁悬浮转子（旋转转子）真空计，可完整兼容替代 MKS SRG‑3，延续高精度高稳定性的真空压力传递标准测量能力。
.png)
旋转转子真空计（SRG‑Spinning Rotor Gauge）属于物理直接测量的高真空传递标准。其工作原理：真空腔体内一颗磁悬浮不锈钢精密钢球高速旋转，气体分子撞击球体产生阻尼减速；通过检测球体的减速速率，计算得到真空压力。测量全程无加热、无电离效应，不向真空腔体引入热、离子、放气干扰，浸润材质全部为不锈钢，满足超高洁净真空需求。
1. 不锈钢磁悬浮转子球体（传感器），永久安装在真空法兰上；
2. 可拆装测量头，依靠电磁场实现球体悬浮、驱动、转速采集；
3. 电子控制单元，信号运算、显示、对外通讯输出。
测量头可脱离球‑法兰组件，一台主机可切换多个已预安装的传感器法兰，适合多点位轮换检测，无需每个点位配置整套电子单元，与原 MKS SRG‑3 使用逻辑完全一致。

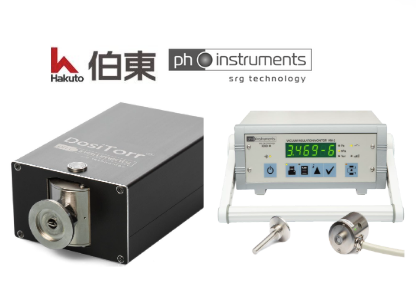

PHI SRG 产品家族，覆盖实验室校准、在线工艺、便携现场检测
.png)
PH Instruments 针对不同工况推出完整 SRG 产品线，覆盖原 SRG‑3 的计量校准场景，并拓展更多工艺应用形态：
1. DosiTorr：一体化紧凑型 SRG，传感器、测量头、电子单元集成，适合工艺产线连续自动化测量；
2. CaliTorr：测量头与电子单元可从传感器法兰分离，传感器支持高温烘烤，对标 SRG‑3 的计量校准应用；
3. DosiTorr extend：测量头与电控分体式，适配设备内部狭小安装空间；
4. DosiTorr config：电气接口可直接对换离子规，实现 “即插即用” 替换；
5. VIM‑2 便携式 SRG：锂电移动型 SRG，带蓝牙 APP，无需现场供电，适合低温绝热储罐、现场 QC 校验、故障排查，电池续航大于 2 小时，是传统台式 SRG 的补充方案。
PHI SRG vs MKS SRG‑3 核心参数对标
量程与精度
| 参数项 | MKS SRG‑3 | PHI SRG |
|---|---|---|
| 保证精度区间 | 5×10⁻⁷ ~ 1×10⁻² mbar | 0.1 ~ 1×10⁻⁶ mbar（可达读数 1% 精度） |
| 总测量量程 | 最高 1 mbar（5×10⁻⁵ ~ 100 Pa） | 10 mbar ~ 5×10⁻⁷ mbar |
| 高精度段精度 | ≤1 Pa：读数 1% + 残余拖拽 U | 0.1 ~ 1×10⁻⁶ mbar：可达读数 1% |
| 高压段表现 | 1 ~ 100 Pa：典型最高 10% 读数 | 10 mbar ~ 0.1 mbar：典型最大 10% 读数漂移 |
| 长期稳定性 | 年稳定性优于 1%/ 年 | 年漂移＜1.5%，典型优于 1% 每年 |
硬件与机械优势（PHI 相对 SRG‑3 升级点）
1. 磁场强度 90 mT（竞品 SRG 为 45 mT），转子旋转频率 615 Hz（竞品 440 Hz），抗倾斜、抗振动能力更强，传感器安装允许水平 ±5° 偏差，容错性更好；
2. 全金属紧固结构，无金属‑胶水粘接组件；
3. 法兰选择丰富：CF40、KF25、8VCR、焊接底座；测量头通用，一个测量头可适配全部规格法兰，不绑定单一传感器；原 MKS SRG‑3 仅支持 2¾‑CF 法兰，竞品 SRG 测量头仅限单一套传感器使用；
4. 内置温度传感器，自动补偿气体粘度带来的测量误差；
5. 供电支持 24 VDC 低压供电，VIM‑2 支持锂电池；原 SRG‑3 使用 85‑256 VAC 交流供电。
接口、软件与数据能力
1. 模拟输出：0‑10 VDC 可配置；
2. 数字接口：USB‑C、RS485、RS232；支持 Modbus、ASCII 协议，可提供 LabView 驱动；VIM‑2 额外具备蓝牙、手机 / 电脑 GUI 图形软件；
3. 内置大容量数据存储，可保存千条以上测量记录，便于质量追溯；原 SRG‑3 仅本地 LCD 显示，无图形操作界面，无内置大量数据记录功能。
烘烤能力
金属密封法兰组件最高烘烤温度 450 ℃；弹性密封版本最高 150 ℃，和 SRG‑3 指标保持一致，满足超高真空腔体高温除气需求。
SRG 对比离子规核心优势
|
项目 |
普通离子规 |
|
|---|---|---|
|
精度 |
可达读数 1% |
约读数 20% |
|
热 / 电离影响 |
无加热，无电离，不干扰腔体 |
灯丝发热，产生电离、溅射、放气效应 |
|
长期漂移 |
年漂移＜1.5% |
漂移显著，需要频繁校准 |
|
吸气效应 |
无吸气泵效应 |
存在有限吸气效应 |
|
出气污染 |
可忽略 |
明显出气、沉积污染 |
|
寿命 |
多年超长寿命 |
仅数月 |
|
振动敏感度 |
对振动敏感 |
抗振动 |
[注: SRG 不适合低于 5×10⁻⁷ mbar 的极超高真空；离子规在 10⁻¹⁰量级更有优势，二者场景互补。]
典型应用场景
1. 计量校准实验室：作为真空传递标准，校准离子规、皮拉尼等各类真空计，替代原 MKS SRG‑3；
2. 半导体、镀膜、科研真空腔体：腔体间一致性比对、工艺参考压力标定；
3. LNG 低温绝热储罐、真空绝热压力容器：VIM‑2 便携 SRG 不开罐完成真空检测；
4. 设备预防性维护、故障诊断：区分 “真空计漂移” 还是 “腔体真实泄漏”；
5. 高纯、无污染工艺：全不锈钢浸润面，无热、电离干扰，适合对腔体污染敏感工艺。
上海伯东服务支持
上海伯东是 PH Instruments GmbH 在中国官方唯一总代理，提供完整技术支持：
✅ SRG 选型评估，针对原有 MKS‑SRG‑3 项目做替换可行性评估；
✅ 法兰、测量头、电子单元全套供货；
✅ 原厂 DKD 可溯源校准证书配套；
✅ 安装指导、调试、培训、售后维修；
✅ 可对接用户现有上位机系统，完成通讯对接方案。
若您现有 MKS SRG‑3 设备面临备件停产、需要整机更新，欢迎联系上海伯东获取详细技术资料与报价。
上海伯东 作为德国 PH Instruments 中国区授权合作伙伴，为您提供全系列SRG真空计产品的销售、技术支持与本地化服务。
如需获取产品选型建议、技术方案或现场演示，欢迎与我们联系。
