上海伯东 PH-Instruments SRG Transducer 真空计在半导体离子注入设备中的创新应用
离子注入工艺概述
|
腐蚀性气体环境
|
BF₃、PH₅等
|
|
工作压力范围
|
10⁻⁶ - 10⁻⁵ mbar
|
|
响应时间要求
|
常规10秒 / 特殊场景<1s
|
|
核心需求
|
可靠性 & 精确度
|
设备关键组件：
1. 高压模块
2. 质量分析狭缝
3. 偏转电极
4. 磁四极透镜组
5. 终端工作站
6. 放大磁体
7. 离子电极
8. 引出电压系统
9. 离子加速柱
10. 电子扫描系统
11. 样品台（基材）
12. 加速电压系统
.png)

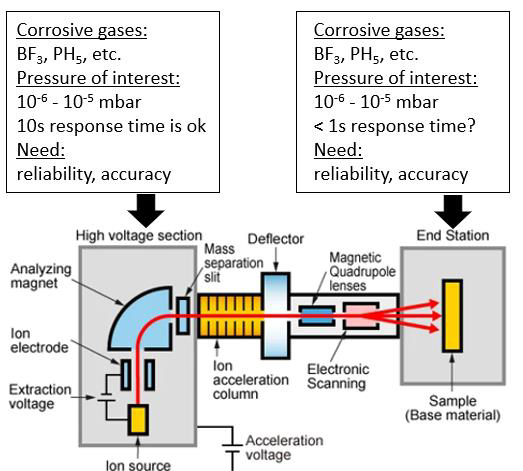

图1：离子注入设备结构示意图及关键参数
当前半导体离子注入设备普遍面临以下技术挑战：
|
问题类型
|
传统电离规(Ion Gauge)缺陷
|
|
稳定性缺陷
|
无法提供可靠精确的压力数据
|
|
腐蚀失效
|
沉积物堆积和气体腐蚀
|
|
设备成本
|
高额直接更换成本（传感器+停机损失）
|
|
衍生风险
|
涡轮泵损坏/晶圆报废
|

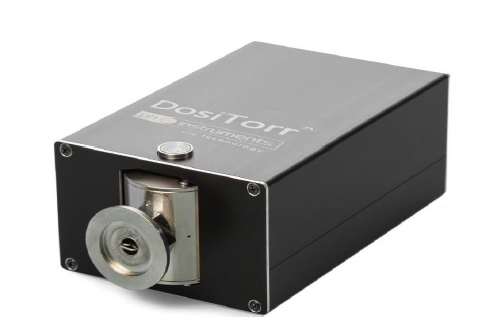

DosiTorr SRG技术解决方案
.png)
核心技术优势
.png)

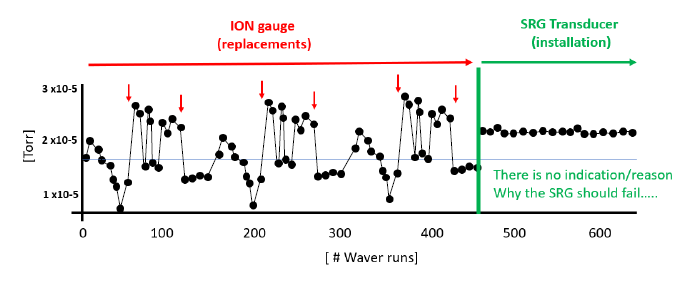

图1：SRG与电离规性能对比曲线
|
技术指标
|
DosiTorr SRG
|
传统电离规
|
提升幅度
|
|
测量精度
|
±1% (0.1-10⁻⁶ mbar)
|
±10-20%
|
10倍提升
|
|
长期稳定性
|
<1%/十年 |
>5%/周漂移
|
30倍改善
|
|
耐腐蚀性
|
316L不锈钢(1.4404)
|
钨丝
|
寿命延长20倍
|
|
响应时间
|
1s(快模式)
|
10-30s(气体吸附延迟)
|
实时性提升
|
|
维护周期
|
磁悬浮设计（免维护） |
每月维护
|
成本降低90%
|
典型应用场景
1. 离子源区域
a. 真实压力读数（含脱气数据）
b. 耐受强磁场/振动/高温环境
c. 电磁式真空连接（无物理馈通）
d. 模块化可清洁传感器
e. 工具生命周期配套设计
2. 晶圆终端站
a. 在线剂量控制系统校准
b. 非实时性场景替代方案
c. 避免破真空维护
d. 常温工作无电离效应
