上海伯东 PH-Instruments VIM-2在LNG储罐真空绝缘监测中的突破性应用
真空绝缘技术概述
真空绝缘是工业界保护液化气体（包括氢气(LH₂)、氦气(LHe)、液化天然气(LNG)、氧气和氮气）免受热量侵入的标准方案。这种被称为"真空夹套"的绝缘层本质上是一个静态真空系统，通常配备吸附剂和吸气剂以维持低压状态。
实际应用中，热容器内部压力约为10⁻² mbar，当系统冷却至低温时，压力可降至10⁻⁶ mbar。如图1所示，该技术单位厚度提供的热阻值远超其他绝缘方案。
无论是固定设施（如储罐）、移动平台（槽车、飞机）还是输送管道，真空绝缘都是最大限度减少蒸发损失、保存低温流体的最优解决方案。
真空绝缘监测优势
1. 无风险的绝缘真空压力测量
- 无穿通件
- 无电子元件
- 无插头
- 全金属焊接结构
- 机械保护
- 超高洁净度
2. 完整测量范围
- 10⁻² mbar（热容器）
- 10⁻⁵ mbar（冷容器）
3. 移动与电网双模式
- 最低3小时电池续航
4. 经济高效
- 数千个传感器共用一个读数电子单元/测量头
- 结构简单的传感器/管件
- 无摩擦测量
- 全金属防腐设计
- 无需额外阀门
5. 可靠耐用
- 数十年后仍可精确测量
- 最高固有精度
- 操作简便：只需将测量头插入管件
.png)

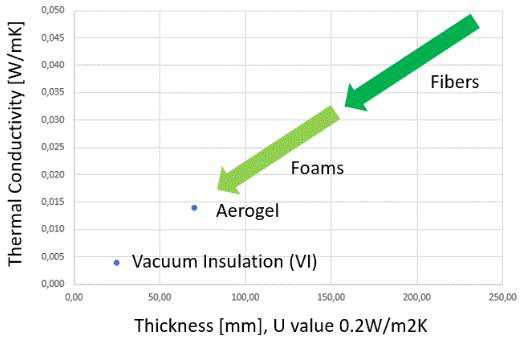

图1：真空绝缘与泡沫、纤维材料的性能对比
技术挑战
1. 未安装规管的情况：
a. 制造完成后无法持续监测真空压力
b. 无法早期发现泄漏，导致安装后及现场使用中出现故障
c. 使用数年后无法进行维护检查，造成不必要的蒸发损失
d. 对于复温容器，无法判断是否可重新充装（如氦气）
e. 存在安全隐患——开启可能含有O₂或H₂的密封塞
2. 安装皮拉尼/热电偶规管的情况：

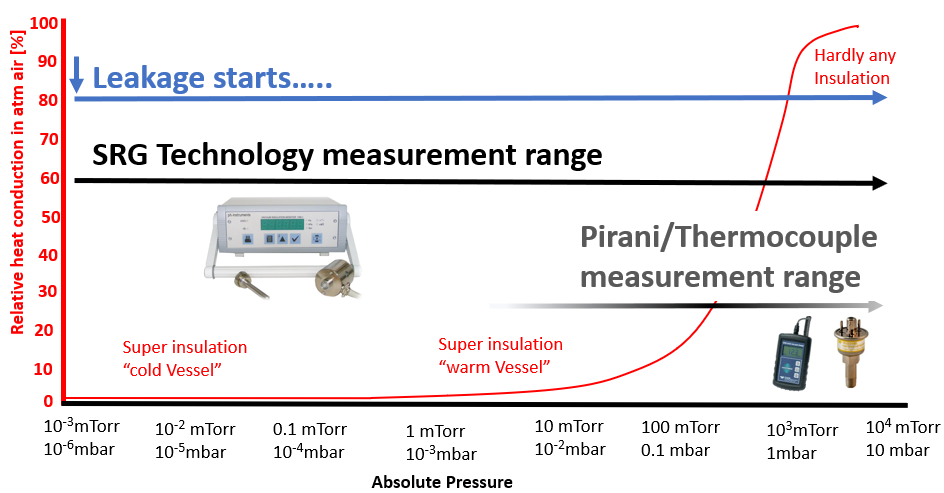

a. 仅能在热容器中检测泄漏（测量范围>10² mbar，见图2）
b. 电气穿通件可能腐蚀或导致泄漏
c. 真空腔体内的电子元件/灯丝可能损坏
.png)
SRG技术测量范围
|
空气中相对热传导率(%)
|
超级绝缘"冷容器"
|
超级绝缘"热容器"
|
|
10⁵mTorr
|
10⁵ mTorr
|
0.1 mTorr
|
|
10⁻⁶mBar
|
10⁻⁶mBar
|
10⁻⁷mBar
|
解决方案

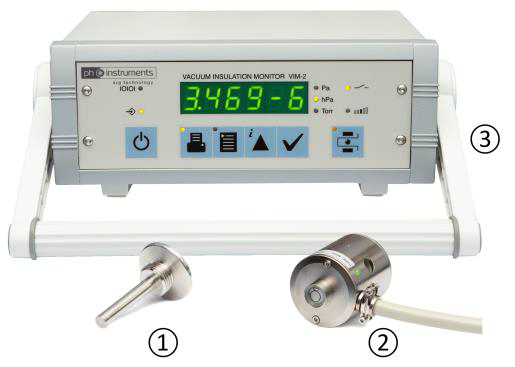

VIM-2是基于旋转转子规(SRG)技术的固定式（电网供电）和移动式（电池供电）高精度、长期稳定的真空压力测量仪。
旋转转子规的工作原理是：当气体分子在运动体（球体）表面吸附后又解吸时，会使其减速。通过测量运动体的减速速率即可确定气体压力。
SRG由两大核心组件构成（分体式设计）：连接真空系统的简易全金属传感器
- 无穿通件
- 唯一长期安装在容器上的部件（如户外环境）——经济高效
- 传感器管件配备可旋拧机械保护罩
VIM-2技术参数
.png)
|
测量原理
|
旋转转子规
|
|
测量范围
|
10 mbar至5×10⁻⁷ mbar
|
|
可达到精度
|
10 mbar至0.1 mbar：读数的10%
|
|
0.1至1×10⁻⁸ mbar：读数的1%
|
|
测量时间
|
1、3、5、10、20、30秒或自适应模式
|
|
长期稳定性
|
每年漂移<1.5%
|
|
接触介质材料
|
1.4404、1.4034不锈钢
|
|
安装方向
|
水平（±5°）
|
|
模拟输出
|
0-10 VDC（可配置）
|
|
硬件接口
|
USB Type C、高密度15针
|
|
数字接口
|
USB、RS485、RS232（服务用）
|
|
通信协议
|
Modbus协议、ASCII协议（可选）、LabView驱动（可选）
|
|
内部数据记录
|
1023组数值
|
|
远程控制/GUI
|
Win7/10系统
|
|
工作温度
|
电子单元：10°C至40°C（50°F至104°F）
|
|
测量头：10°C至50°C（50°F至122°F）
|
|
传感器管件烘烤温度：
|
|
弹性体密封：最高150°C（302°F）
|
|
金属密封：最高450°C（842°F）
|
|
电源要求
|
18-28 VDC
|
|
法兰类型
|
KF25、KF40、CF40、8 VCR、1/8"NPT、焊接套管
|
|
重量
|
主机1650克（58盎司）、电源适配器510克（18盎司）、测量头750克（26.5盎司）
|
|
尺寸
|
325×275×100毫米（13×11×4英寸）
|
|
供电方式
|
电网或电池供电
|
|
功耗
|
最大1.5A@24VDC，典型<1A
|
|
电池模式运行时间
|
>3小时
|
|
电池充电时间
|
4.5小时充至95%以上电量
|
|
响应时间（快速模式）
|
1秒
|
