上海伯东 NS 离子束刻蚀 IBE：为精密制造提供可靠的干法刻蚀解决方案

在半导体、MEMS、射频器件与磁性材料等高端制造领域，离子束刻蚀（IBE）作为一种纯物理的干法刻蚀工艺，正成为越来越多科研机构与制造企业的关键技术选择。Hakuto NS 离子束刻蚀系统，由日本NS株式会社与伯东集团共同研发，凭借其卓越的工艺稳定性、广泛的材料适应性与灵活的定制能力，为客户提供从研发到量产的全方位解决方案。

什么是离子束刻蚀？

离子束刻蚀利用加速至200–1000 eV范围的氩离子，通过物理碰撞将基板表面材料逐层剥离。该工艺不依赖化学反应，适用于多种金属、合金及复合材料的微细加工，尤其擅长处理金（Au）、铂（Pt）、磁性材料等难蚀刻材料，以及金属多层膜的刻蚀工艺。

系统主要由以下部分构成：

1. 考夫曼型离子源

2. 中和器（用于电中性化）

3. 基板载台

4. 真空腔体与排气系统

产品系列与技术参数

Hakuto NS IBE 系统提供两种主要型号，覆盖从研发到量产的不同需求：

型号系列	产品图片	离子源类型	基板配置	适用阶段	主要特点

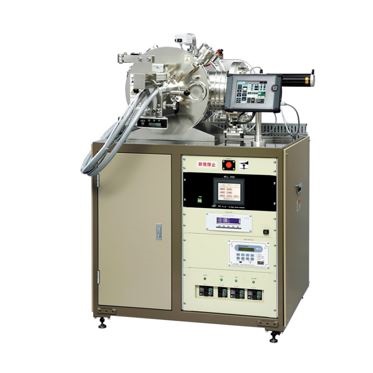

10IBE 系列		10 cm 考夫曼型	φ4″ × 1片	研发与小批量	小型省空间，支持样品适配器

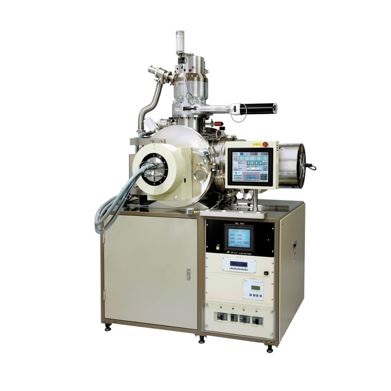

20IBE-C		20 cm 考夫曼型	φ3″×8片、φ4″×6片等	中试与中型量产	行星式载台，优良均匀性

核心技术：考夫曼型离子源

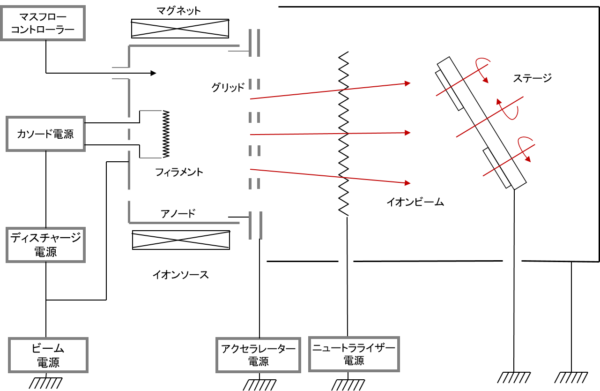

Hakuto NS 采用的考夫曼型离子源源自NASA离子推进技术，具备高稳定性与精准控制能力。其工作原理如下：

1. 通过热阴极发射电子，在电磁场作用下与氩气碰撞形成等离子体

2. 离子经双栅极系统加速后形成定向束流，轰击基板表面

3. 支持通过电压调节控制离子能量，实现精准刻蚀

典型应用领域

1. 自旋电子器件：MRAM、HDD 等磁性多层膜的精密刻蚀

2. 各类传感器与MEMS：热阻、红外、压电打印头等金属与氧化物结构

3. 射频器件：滤波器、GaAs/GaN HEMT 等贵金属电极刻蚀

4. 化合物半导体：金布线、种子层去除等工艺

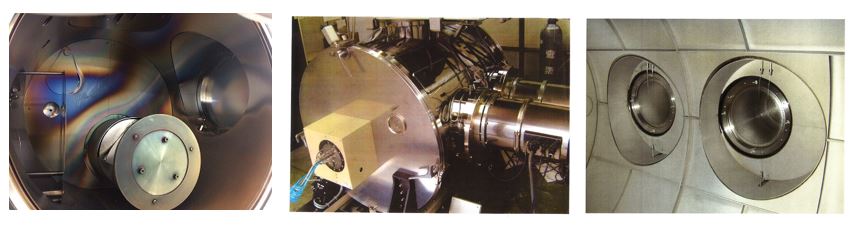

定制化与演示支持

1. 我们可根据客户需求提供定制化配置，包括：

2. 简易型负载锁定装置

3. 无闸阀设计

4. 多离子源配置（如双源刻蚀与辅助沉积系统）

5. 大口径基板处理方案

我们提供样品演示服务，可使用10IBE（单载台）或20IBE（行星载台）设备为客户进行工艺验证。

如您需进一步了解产品资料、安排演示或咨询定制方案，欢迎与我们联系。
