上海伯东普发真空PrismaPro与HICube RGA系统在高真空研发实验室中的应用
在高真空与超高真空研发环境中，气体成分的实时监测与过程控制至关重要。普发真空的HICube RGA（残余气体分析系统）和PrismaPro质谱仪提供高灵敏度、高稳定性的气体分析能力，适用于从基础研究到工艺开发的多种高端应用场景。
主要产品型号与系统配置

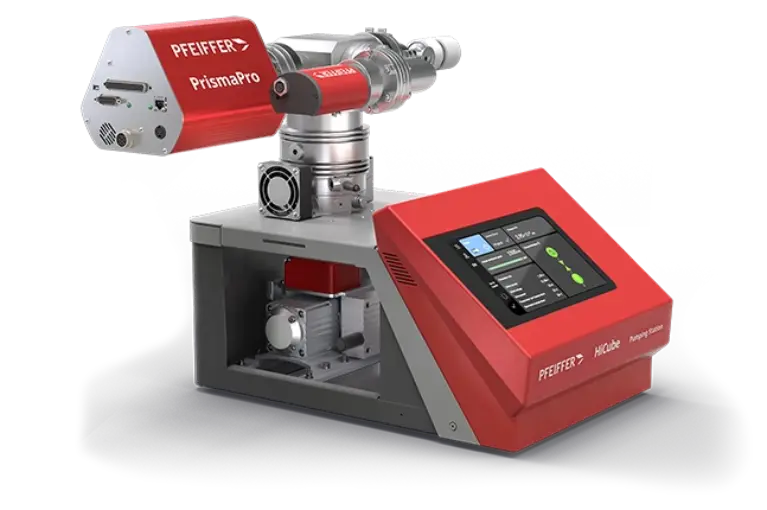

1. HICube RGA：集成涡轮分子泵站的完整气体分析系统，适用于高真空至超高真空环境。

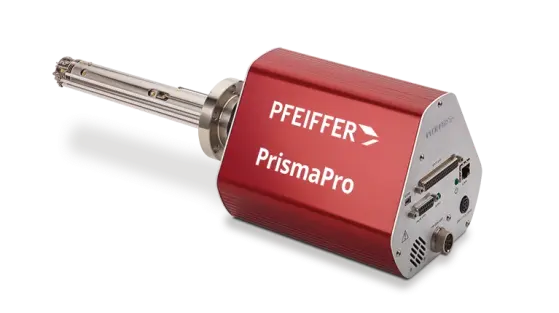

2. PrismaPro：紧凑型四极杆质谱仪，可独立使用或集成于复杂真空系统中。
3. 配套软件：QuadStar、Web UI、LabVIEW驱动等。
详细应用场景与案例分析
1. 表面科学与镀膜工艺监控
a. 应用描述：在物理气相沉积（PVD）、化学气相沉积（CVD）等镀膜工艺中，实时监测反应气体、杂质气体和残留气体，确保薄膜质量与工艺重复性。
b. 典型气体监测：Ar、N₂、O₂、H₂O、CH₄、碳氢化合物等。
c. 系统配置建议：
- PrismaPro直接安装于工艺腔室或旁路采样。
- 使用加热进样毛细管（可选350°C）防止气体冷凝。
- 通过PLC或软件实现工艺气体浓度反馈控制。
2. 等离子体工艺研究与诊断
a. 应用描述：在等离子体刻蚀、清洗、活化等工艺中，分析等离子体激发产生的活性气体种类与浓度，优化工艺参数。
b. 典型气体监测：O₂⁺、N₂⁺、CF₄碎片离子、H₂、Ar⁺等。
c. 系统配置建议：
- 使用HICube RGA系统，配备高抗干扰离子源。
- 采样位置应靠近等离子体区域，采用差分抽气系统维持分析仪真空。
- 实时数据输出至等离子体电源控制系统，实现动态调节。
3. 高真空系统诊断与泄漏定位
a. 应用描述：用于真空系统的调试、维护与故障诊断，快速定位泄漏源，分析系统放气成分。
b. 典型气体监测：He（泄漏检测）、H₂O、CO、CO₂、碳氢化合物等。
c. 系统配置建议：
- 使用PrismaPro配合ASM系列氦检漏仪进行联合检测。
- 可配置多通道采样阀，实现多个腔室或管路的快速切换监测。
- 数据记录功能支持长期趋势分析与预警。
4. 材料放气行为研究
a. 应用描述：分析材料在高真空环境下的气体释放特性，适用于航天材料、半导体材料、封装材料的放气率测试。
b. 典型气体监测：H₂、H₂O、CO、CO₂、有机物等。
c. 系统配置建议：
- 使用HICube RGA系统，配合专用样品腔与加热装置。
- 可实现程序升温脱附（TPD）与质谱联用分析。
- 支持长时间连续监测与数据自动记录。
技术参数对比表（HICube RGA vs PrismaPro）
|
参数
|
HICube RGA（集成系统）
|
PrismaPro（独立分析仪）
|
|
系统类型
|
完整RGA系统，含泵站、阀门、控制器
|
紧凑型四极杆分析仪
|
|
质量范围
|
1–200 u / 1–300 u 可选
|
1–300 u 标准
|
|
最小可检分压
|
1×10⁻¹⁴ hPa
|
低至 1×10⁻¹⁵ hPa（与配置相关）
|
|
进样方式
|
手动或自动阀门控制，支持多路采样
|
直接进样或旁路采样
|
|
泵站配置
|
集成涡轮分子泵 + 干式前级泵
|
需外接真空系统（涡轮泵/分子泵）
|
|
适用压力范围
|
高真空至超高真空（10⁻³ – 10⁻¹¹ hPa）
|
高真空（10⁻⁴ – 10⁻⁹ hPa）
|
|
接口与通信
|
以太网、RS-485、模拟I/O、Web UI
|
以太网、USB、D-Sub I/O、支持PLC集成
|
|
典型应用环境
|
实验室、研发系统、高纯度工艺监控
|
工业现场、集成系统、多路复用网络
|
系统集成与自动化功能
1. 软件平台：基于Windows的QuadStar软件支持全功能控制、数据采集、序列编程与报告生成。
2. Web UI：支持浏览器远程操作，适用于无尘室、远程实验室等环境。
3. 自动化控制：可通过PLC或脚本实现自动采样、阀门控制、报警触发与数据导出。
4. 数据接口：支持OPC、Modbus TCP、LabVIEW驱动，易于集成到现有实验室管理系统（LIMS）或SCADA系统。
典型用户群体
1. 大学与科研机构（物理、化学、材料实验室）
2. 半导体研发中心
3. 航天材料测试实验室
4. 镀膜与表面工程企业
5. 真空设备制造商与系统集成商
