inTEST 热流仪芯片高低温冲击测试应用发布日期：2026-03-17

上海伯东 ThermoSpot DCP系列用于定制化插座DUT热测试解决方案

一、客户挑战

某领先科技公司向上海伯东所代理的 inTEST Thermal Solutions（inTest）提出了一项独特的热测试需求：他们需要对一款安装在插座中的 DUT（被测设备） 进行高精度温度测试。

该插座设计的关键在于需要在整个 DUT 表面施加均匀压力，以确保所有引脚与插座之间的可靠接触。然而，这一设计也带来了一个严重问题：DUT 的顶部被完全遮挡，无法直接接触，使得传统的温度控制方式（如直接接触式热头）无法有效施加或带走热量，严重限制了温度测试的可行性与精度。

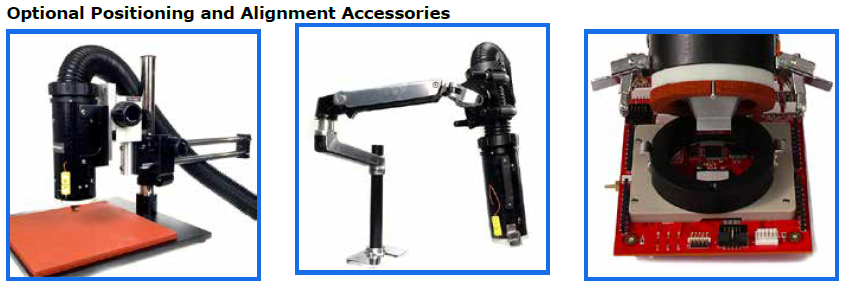

Direct Contact Probe (DCP)

二、协作创新

在评估 inTEST 的 ThermoSpot DCP 系列产品后，客户对其性能表现与技术支持的响应速度留下深刻印象。随即，客户表达了共同开发定制化解决方案的意愿。

为解决热接触受限的问题，客户主动引荐其插座制造商与 inTEST 团队对接，三方共同启动了一项联合开发计划，目标如下：

1. 保持 DUT 表面的均匀压力不变；

2. 实现对 DUT 顶部的热接触，以完成温度控制；

3. 不改变现有测试结构和流程。

三、解决方案

通过与插座制造商的紧密合作，inTEST 团队与其联合开发了一款定制化插座上盖。该上盖在保留原插座机械结构完整性的前提下，创新性地增加了热接触窗口，使得 ThermoSpot DCP 系统的热头能够直接接触 DUT 顶部，实现高效的热传导。

该定制方案使得 DCP 系统能够精确控制 DUT 的温度，同时完全不影响插座的电气接触性能，从而在不改变现有测试平台的情况下，成功实现了对带插座 DUT 的温度测试。

四、产品技术参数（ThermoSpot DCP 系列）

本次应用中涉及的两款主要设备为 ThermoSpot DCP-101 和 DCP-102，其核心技术参数如下：

ThermoSpot DCP 系列技术参数对比：

项目	ThermoSpot DCP-101	ThermoSpot DCP-102
温度范围	-55 至 175°C	-65 至 175°C
制冷功率	40W @ -40°C	125W @ -40°C / 155W @ -55°C / 250W @ 0°C
温变速率	25°C → -40°C < 1.5 分钟	25°C → -40°C < 35 秒
温度精度	±1.0°C	±1.0°C
温度稳定性	±0.4°C	±0.3°C
热头最大压力	980.6 N	980.6 N
DUT 尺寸范围	2×2 mm 至 50×50 mm	2×2 mm 至 50×50 mm
温度传感器	主传感器：RTD DUT 传感器：K型热电偶、二极管、100Ω RTD、模拟输入	主传感器：RTD DUT 传感器：K型热电偶、二极管、100Ω RTD、模拟输入
控制系统	5.25英寸彩色触摸屏支持编程、图形记录、数据记录、Web服务器、偏移校准	5.25英寸彩色触摸屏支持编程、图形记录、数据记录、Web服务器、偏移校准
通讯接口	Ethernet, USB （可选 IEEE488, RS232）	Ethernet, USB （可选 IEEE488, RS232）
热头直径	89 mm	89 mm
热头管线长度	1.8 米（可选 3.0 米）	1.8 米（可选 3.0 米）
防冻设计	低流量干燥空气或氮气吹扫，自动控制	低流量干燥空气或氮气吹扫，自动控制
整机尺寸	445 × 356 × 299 mm	610 × 445 × 445 mm
整机重量	27.2 kg	66 kg
噪声水平	55 dBA	55 dBA
电源要求	115 VAC（±10%），15A，50/60Hz 208/230 VAC（±10%），10A，50/60Hz	115 VAC（±10%），15A，50/60Hz 208/230 VAC（±10%），10A，50/60Hz
干燥气源要求	用户提供，-70°C 露点空气或氮气，0.1 cfm @ 0.2 BAR	用户提供，-70°C 露点空气或氮气，0.1 cfm @ 0.2 BAR
工作环境	温度：5 至 35°C 湿度：20 至 95% RH	温度：5 至 35°C 湿度：20 至 95% RH
认证标准	CE, RoHS, EU 517/2014 符合 UL61010 设计标准	CE, RoHS, EU 517/2014 符合 UL61010 设计标准

五、成果与价值

1. 提升测试能力：客户在不改动现有测试平台的前提下，成功实现对带插座 DUT 的高精度温度测试；

2. 提升产品价值：inTEST 借此机会推广了更多 DCP 系列设备，满足客户多样化需求

六、总结

本次应用充分展示了 inTEST Thermal Solutions 在定制化热测试解决方案方面的技术实力与协作能力。通过与插座制造商的深度合作，inTEST 成功解决了带插座 DUT 热接触难题，为客户提供了高效、可靠的温度测试手段。

上海伯东作为 inTEST 全国总代理，将持续为客户提供专业的技术支持与定制化服务，助力各类复杂应用场景下的热测试需求。
