在半导体、功率器件及汽车电子等领域的研发与生产测试中，温度控制是验证产品性能与可靠性的关键环节。针对扁平、导热型被测设备（UUT）的测试需求，传统对流加热/冷却方式往往面临热容量不足、温度转换速度慢等问题。
inTEST Thermal Plates（高低温测试板）采用传导式温控技术，通过直接接触实现快速、精确的温度传递。本文基于产品实际应用数据，从低温制冷、高温加热、导热路径设计、防结霜处理及软件控制等方面，系统说明 Thermal Plates 的应用要点与注意事项，为用户选型与使用提供参考。

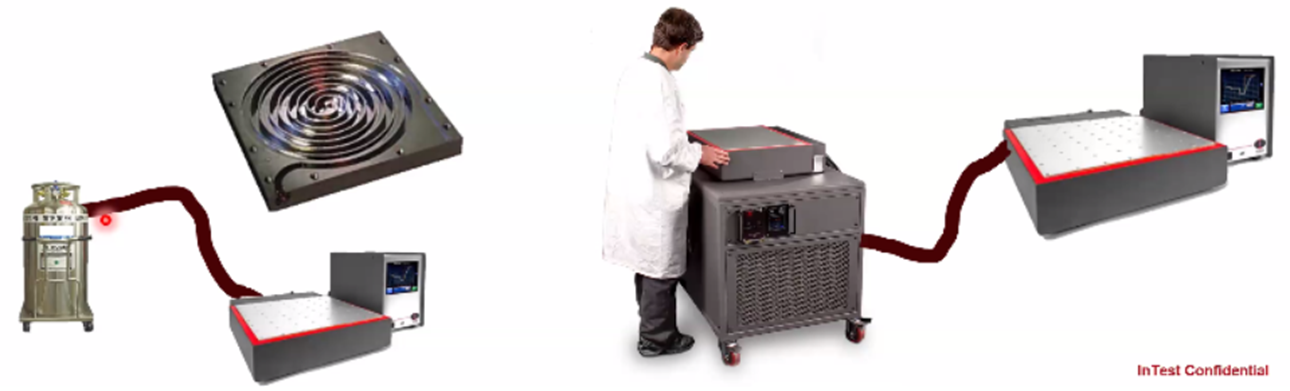

一、低温制冷方式
| 超低温制冷 | 压缩机制冷 |
|---|---|
|
液氮: -100℃（可选-125℃） |
单级压缩机：-35℃ |
|
液态二氧化碳：-65℃ |
双级压缩机：-60℃ |
.png)
二、高温测试
1. +200℃（可选+250℃）
2. 交流电加热元件
3. 高功率密度
4. 功率取决于性能需求
5. 加热元件经过精心设计并直接集成到面板中，以实现均匀的热量分布
三、对流方式 vs 传导方式
.png)

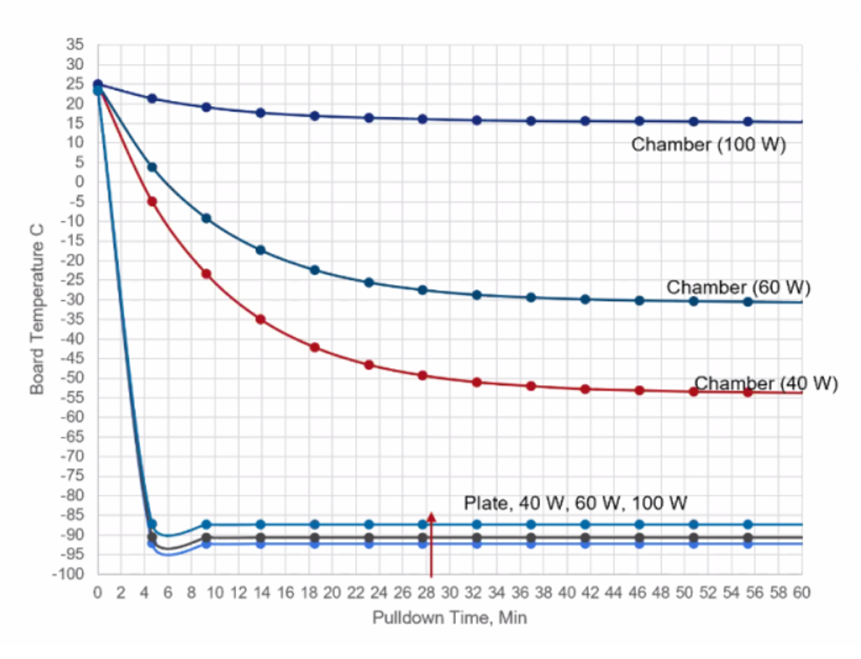

测试示例（UUT：6x6英寸（15x15厘米）PCB，发热量：100W、60W和40W，设定值：-100℃）：
Thermal Plates 热板的优势：
1. 更高的热容量
2. 更快速的温度转换过程
四、哪些是更适合的应用？
1. UUT必须具有平整的导热表面
.png)

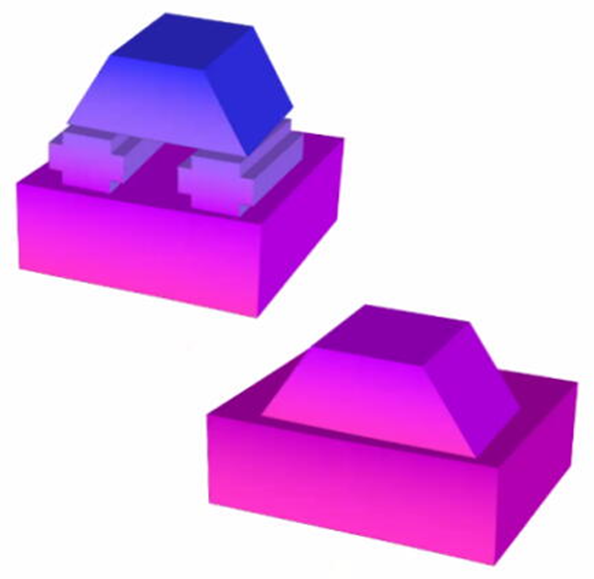

2. 空隙、层状结构、绝缘材料、不良的热传导路径都会增加梯度和延迟时间
.png)

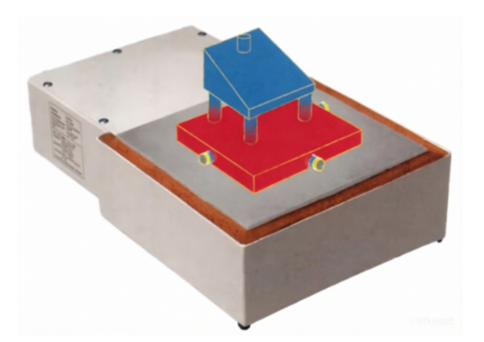

五、被测设备内的热导率
1. 每个组件既可以充当热导体，也可以充当绝缘体
2. 导电路径越有效，被测器件就越早达到等温稳定状态
.png)
六、确保热接触

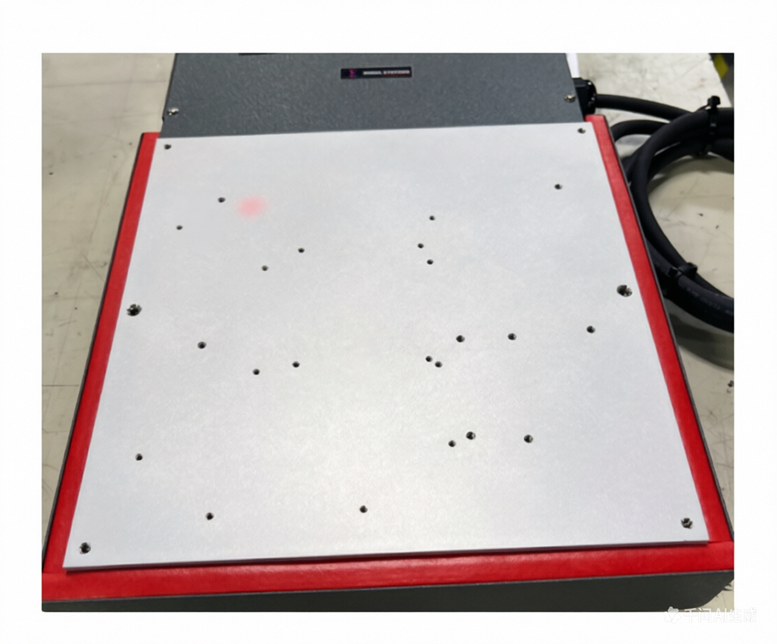

1. 添加螺纹孔以安装被测样品
.png)

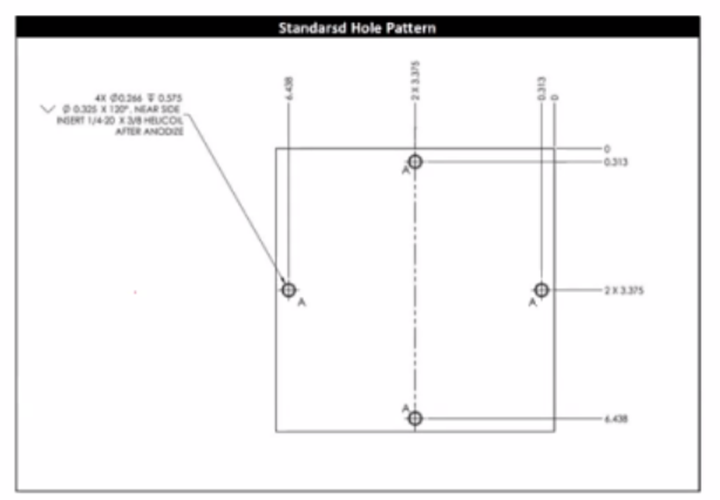

2. 标准孔型
.png)

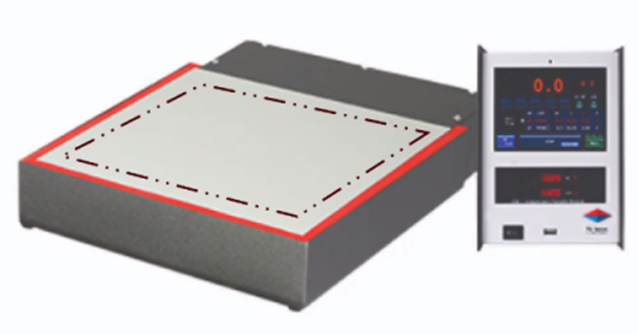

七、选择正确的尺寸

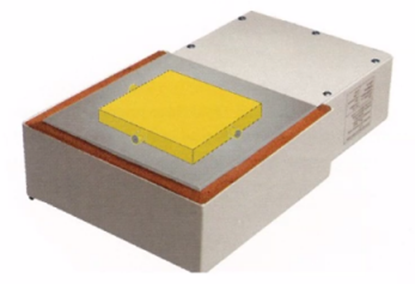

1. 均匀放置在Plate的中间为最佳
.png)

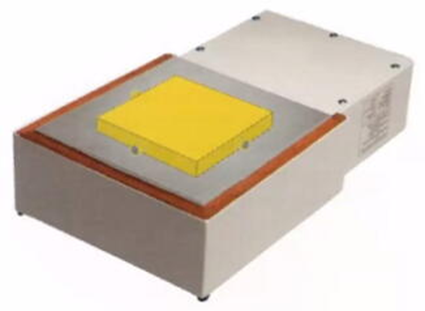

2. 边缘和角落不太均匀
.png)

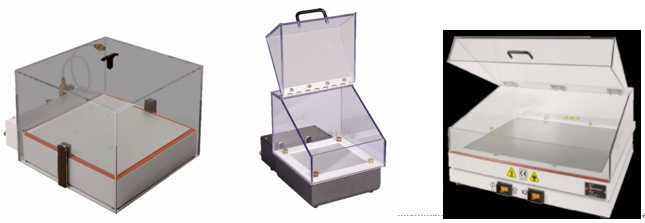

八、防结霜测试
允许测温传感器（DUT）能够完全浸没在GN2（氮气）中，不受任何凝结水的影响，并且能够实现完全敞开式的测试探针接入。
.png)
九、软件控制

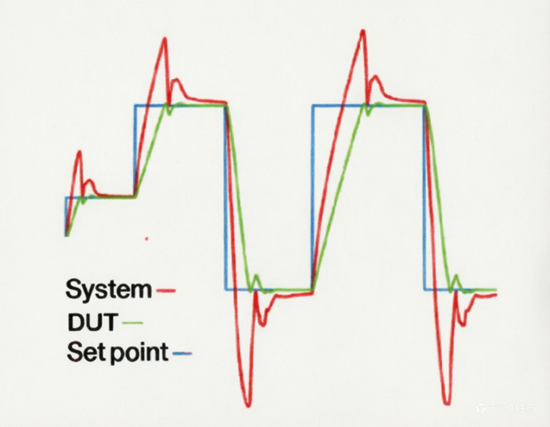

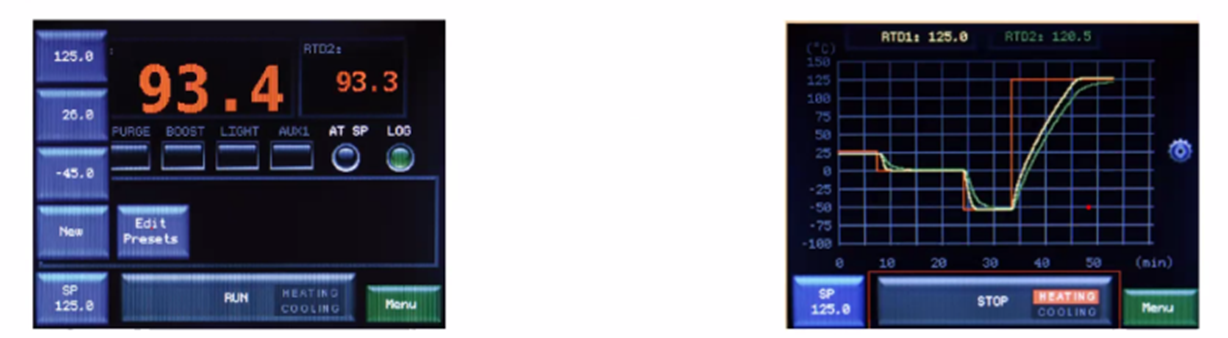

1. TS控制器可以完全访问PID参数
.png)
2. 温度过高会缩短测试时间
.png)
