一、真空阀门在半导体制造中的核心作用
真空阀门在半导体领域的应用，主要体现在对气体流量和压力的精确控制上。半导体制造过程中，对环境的稳定性和可控性要求极高，因为任何微小的气体流量或压力变化，都可能对半导体的质量和性能产生重大影响。
在半导体制造过程中，真空阀门被用于精确控制气体流量和压力，确保生产环境的稳定性和可控性。例如，在半导体制造设备中，真空阀门可以控制气体进入或离开反应室的流量，从而确保反应室内的压力稳定，这对于保证半导体晶片的生长质量和性能至关重要。
此外，真空阀门还用于维持真空环境，这对于保证镀膜质量和效率也非常重要。在半导体制造中，镀膜是一种常见的技术，通过在半导体表面覆盖一层薄膜，可以改变其电学、光学或机械性质。而在这个过程中，真空环境是必不可少的，因为任何气体杂质都可能影响镀膜的质量和均匀性。真空阀门在这个过程中起到了关键作用，它们能够精确地控制气体的流动，从而维持所需的真空环境。
二、HVA真空阀门产品系列与技术参数
伯东企业（上海）有限公司代理美国HVA的真空阀门产品。以下技术参数均来源于HVA官方产品手册。

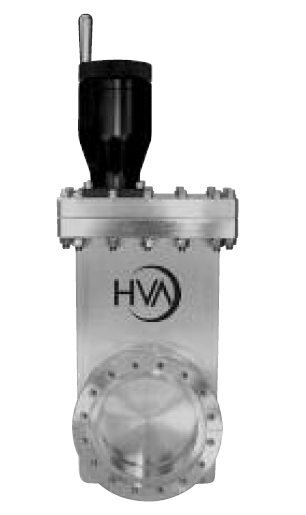

1. 11000系列手动闸阀（1995年后生产）
该系列为手动驱动的高真空闸阀，适用于需要手动控制的真空系统。
.png)
材料规格：
|
参数 |
技术指标 |
|---|---|
|
阀体与机构 |
304不锈钢 |
|
焊接波纹管轴密封 |
AM-350 |
|
阀盖/阀板密封（HV） |
Viton® 氟橡胶 |
|
阀盖/阀板密封（UHV） |
OFHC无氧铜 / Viton® 氟橡胶 |
真空性能：
|
参数 |
技术指标 |
|---|---|
|
压力范围（HV） |
1×10⁻⁹ Torr |
|
压力范围（UHV） |
1×10⁻¹⁰ Torr |
|
漏率 |
2×10⁻¹⁰ AtmCC/Sec |
|
双向承压差 |
760 Torr |
|
开启前最大允许压差 |
20 Torr |
烘烤温度：
|
部件 |
温度 |
|---|---|
|
弹性密封阀盖 |
150℃ |
|
金属密封阀盖（阀门开启） |
200℃ |
|
金属密封阀盖（阀门关闭） |
150℃ |
|
手动执行器 |
60℃ |
机械寿命：
- 循环寿命（依应用而定）：100,000次

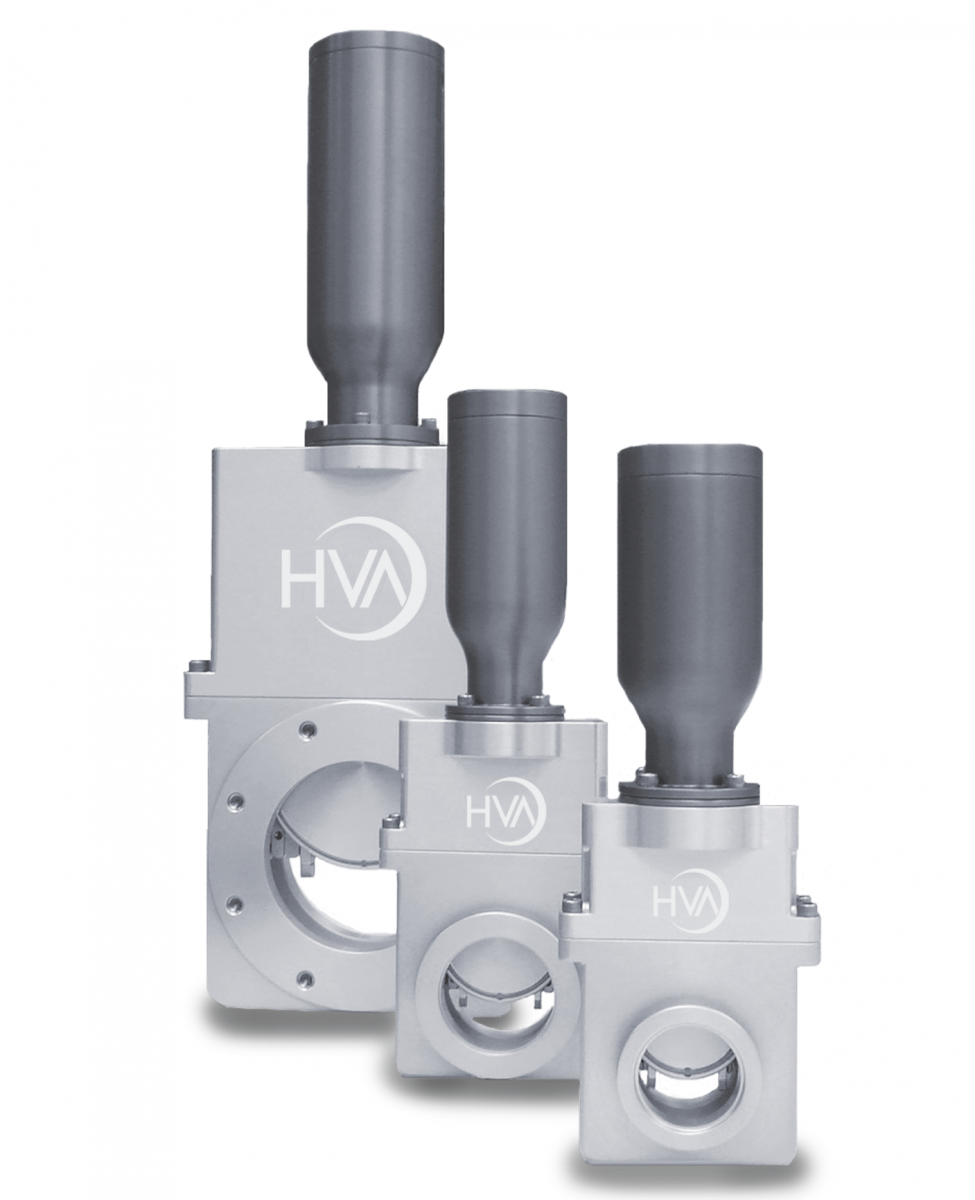

2. 81000系列铝合金气动闸阀
.png)
该系列为气动驱动的高真空闸阀，适用于自动化控制系统。
安装扭矩要求：
|
阀门尺寸 |
扭矩 |
|---|---|
|
1.5英寸（DN40） |
8 – 10 ft-lbs |
|
2.0 – 20英寸（DN50 – DN500） |
15 – 20 ft-lbs |
气动工作压力：
- 推荐工作压力：20 PSIG（1.38 bar）可实现完全关闭
- 最大工作压力：80 PSIG（5.5 bar）
- 注意：超过80 PSIG将缩短阀门使用寿命
阀门方向：
- 1.5英寸至6英寸（DN40 – DN160）：任意方向安装
- 8英寸及以上（DN200及以上）：需咨询工厂
位置指示：
- 配备磁感应干簧开关，可输出阀门全开/全闭状态信号
- 导线标记为OPEN/CLOSE指示
三、HVA真空阀门的产品优势
- 密封可靠：采用Viton®氟橡胶或OFHC无氧铜密封件，漏率低至2×10⁻¹⁰ AtmCC/Sec
- 材质优良：阀体采用304不锈钢或铝合金，波纹管采用AM-350不锈钢
- 耐高温烘烤：金属密封版本可承受200℃高温烘烤（阀门开启状态）
- 长寿命设计：机械循环寿命可达100,000次
- 双向承压：可承受760 Torr双向压差
- 安装灵活：支持多种法兰标准（CF-F、ISO、KF等）
- 紧凑设计：节省设备安装空间
四、典型应用场景
- 半导体制造设备中反应室的气体进入与离开控制
- 镀膜工艺（PVD、CVD、ALD）中的真空环境维持
- 半导体制造过程中对气体流量和压力的精确控制
- 超高真空（UHV）系统的真空隔离与通路控制
五、总结
HVA真空阀门凭借304不锈钢/铝合金阀体、AM-350波纹管、Viton®/OFHC密封件等优质材料，以及低至2×10⁻¹⁰ AtmCC/Sec的漏率和最高200℃的烘烤温度，在半导体制造中发挥着不可替代的作用。从气体流量的精确控制到镀膜真空环境的稳定维持，HVA真空阀门已成为半导体工艺设备中的关键部件。
上海伯东作为美国HVA在全国的总代理，致力于为中国半导体制造商提供原装进口的高性能真空阀门产品及专业的技术支持服务。
