液氦作为超导磁体（如磁共振成像设备）的关键冷却介质，其运输与储存对真空绝热性能要求极为严苛。液氦槽车的真空夹层需长期维持高真空状态，以最大限度减少热传导和热辐射造成的液氦损耗。真空监测的准确性、长期稳定性及可靠性，直接关系到液氦运输的安全性与经济性。
目前，该应用场景中部分槽车配套使用的真空计在长期运行中面临以下挑战：
1. 长周期运行的漂移问题：传统真空计在长期使用后易出现读数漂移，需频繁校准，增加维护成本与停机风险；
2. 运输环境的适应性问题：槽车在运输过程中经历温度变化与机械振动，可能影响真空计的测量精度；
3. 维护便利性：多台槽车共用一套测量设备的需求日益突出，以降低设备采购与维护成本。

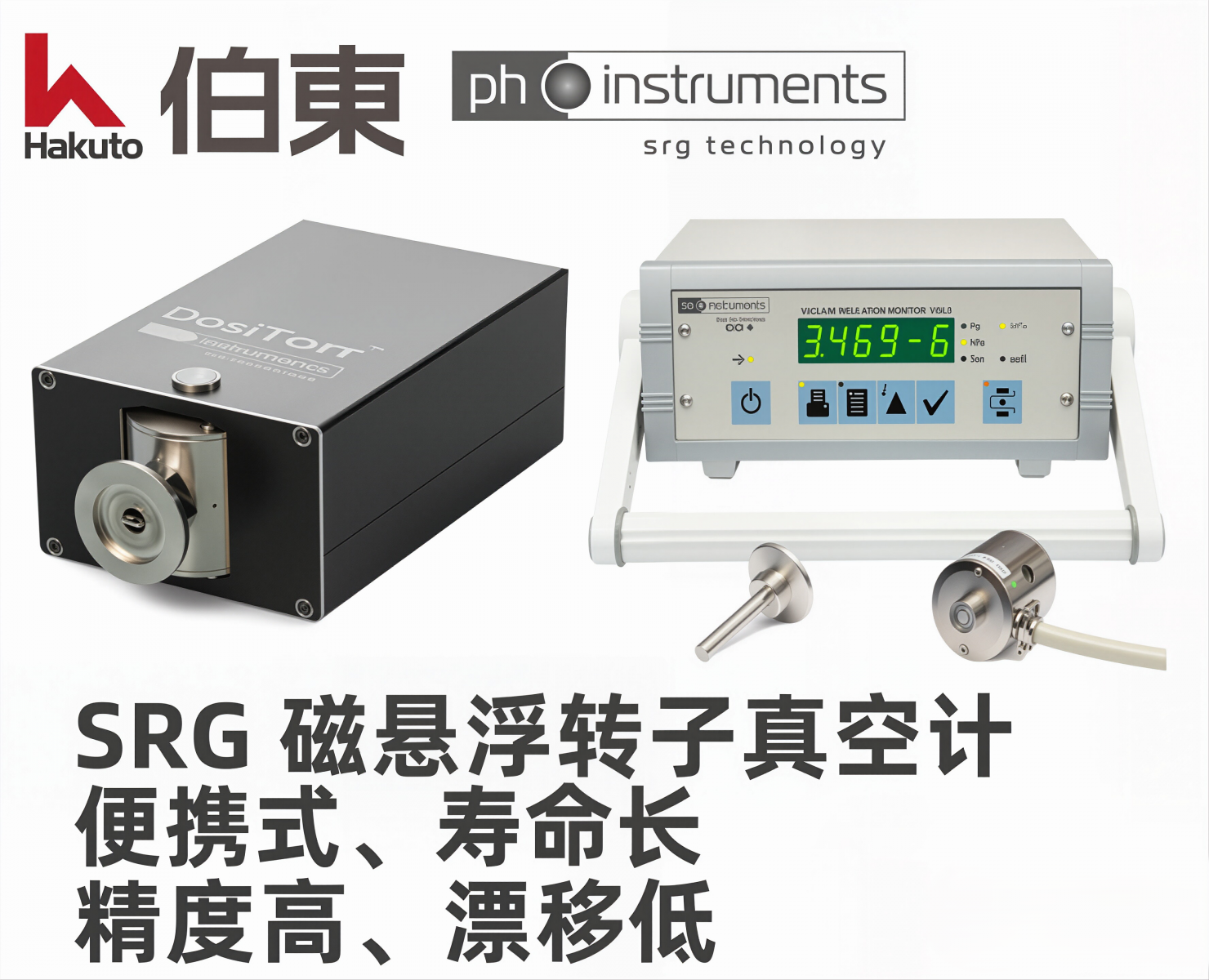

针对上述需求，上海伯东 PH Instruments GmbH开发的VIM-2便携式SRG真空计及SRG Transducer系列产品，为液氦运输槽车真空监测提供了具备技术先进性与经济性的替代方案。
二、PHI SRG技术原理与核心优势
2.1 技术原理
PHI SRG（Spinning Rotor Gauge）基于磁悬浮转子技术进行真空测量。其核心传感元件为一颗直径4.5 mm的高精度不锈钢球，悬浮于真空腔体内的测量管中。
2.2 核心优势
|
性能维度 |
PHI SRG技术特点 |
对液氦槽车应用的价值 |
|---|---|---|
|
测量精度 |
在0.1 ~ 1×10⁻⁶ mbar区间达读数的±1% |
确保液氦槽车真空夹层的精确监测，预警真空度劣化 |
|
长期稳定性 |
年漂移率<1%，20年内校准系数变化<0.2% |
大幅减少校准频次，降低全生命周期成本 |
|
真空内无电子元件 |
仅不锈钢球位于真空腔内，无馈通、无灯丝、无热源 |
杜绝泄漏风险，适用于运输振动环境，无污染 |
|
气体类型无关性 |
基于动量传递原理，响应与气体种类无关 |
无需针对不同气体修正系数，测量结果真实可靠 |
|
抗腐蚀与抗污染 |
全不锈钢结构，对沉积和腐蚀不敏感 |
适用于液氦运输中可能存在的微量杂质环境 |
|
烘烤能力 |
传感单元可烘烤至450°C |
槽车定期维护时可彻底除气，恢复初始性能 |
|
可分离式设计 |
测量头与传感器可分离，一台主机匹配多个传感器 |
多台槽车共用一台主机，大幅降低监测成本 |
三、PHI SRG vs 传统真空计技术对比
|
对比维度 |
传统热阴极电离规 |
电容薄膜规 |
PHI SRG旋转转子真空计 |
|---|---|---|---|
|
测量范围 |
10⁻⁸ ~ 10⁻³ mbar |
10⁻⁴ ~ 10³ mbar |
10 ~ 5×10⁻⁷ mbar |
|
精度（高真空段） |
±10%~15% |
±0.2%~0.5%（满量程） |
±1%读数 |
|
长期稳定性 |
需频繁校准 |
月漂移约1% |
年漂移<1% |
|
真空内电子元件 |
有（灯丝、电极） |
有（膜片） |
无（仅不锈钢球） |
|
抗污染能力 |
差（灯丝易受污染） |
中（膜片受沉积影响） |
优秀（不锈钢球可清洁/更换） |
|
烘烤能力 |
受限（灯丝不耐高温） |
受限（电子元件） |
450°C全金属结构可烘烤 |
|
超低温适应性 |
差（冷凝失效） |
中（温度补偿复杂） |
优异（适用于液氦环境） |
四、液氦槽车真空监测推荐解决方案
根据液氦槽车的具体使用场景，PHI提供以下产品配置方案：
4.1 方案一：VIM-2便携式SRG真空计（推荐用于多槽车共用场景）
VIM-2是专为移动式真空监测设计的便携系统，核心特点如下：
a. 可分离式传感器设计：每台槽车预装一个不锈钢传感器管（永久安装于真空夹层），一台VIM-2主机可依次连接多台槽车的传感器进行测量，大幅降低多车监测成本；
b. 内置电池供电：支持现场便携使用，无需外接电源；
c. 超宽测量范围：10 mbar ~ 5×10⁻⁷ mbar，覆盖槽车从粗抽到高真空全阶段；
d. 数据记录功能：内置1023组数据存储，支持USB-C/RS-485/蓝牙数据导出；
e. 超低温适配性：传感器材料适用于液氦温度（-269°C）至常温环境。
f. 选型建议：若客户拥有多台液氦槽车，建议每台槽车预装独立的SRG传感器管（永久安装），配置1~2台VIM-2主机，实现低成本、高效率的周期性监测。
4.2 方案二：SRG Transducer固定式安装（适用于连续在线监测）
对于需长期连续监测的固定式储罐或特定槽车，可选择DosiTorr系列SRG Transducer：
a. 固定安装：传感器永久焊接或法兰连接于真空夹层，电子单元就近安装；
b. 模拟/数字输出：0~10 VDC模拟输出及RS-485/Modbus通信，可接入槽车或站控监控系统；
c. 24 VDC供电：适用于车载或工业供电环境；
d. 抗腐蚀与抗污染：全不锈钢结构，耐受运输与储存环境中的微量污染物。
五、应用价值总结
PHI SRG技术为液氦槽车真空监测带来的核心价值可归纳为：
1. 精度与可靠性：±1%读数精度、年漂移<1%，确保真空绝热状态的真实反映，保障液氦运输安全；
2. 低维护成本：无灯丝、无耗材、可烘烤再生，大幅降低长期运维费用；
3. 多车共用经济性：VIM-2可分离式设计使多台槽车共用一台主机成为现实；
4. 环境适应性：全金属无电子元件结构，适用于运输振动、超低温及潜在污染环境；
5. 兼容性与集成便利：标准法兰接口与多种通信协议，便于替换现有真空计。
