inTEST 热流仪芯片高低温冲击测试应用发布日期：2026-08-03

一、行业背景：ECU——汽车的"大脑"

每天行驶在路上的众多汽车，离不开发动机的稳定运作。发动机作为汽车的"心脏"，其稳定性是车辆安全运行的必要因素。但仅有"心脏"还不够，一个聪明的"大脑"如何有效控制车辆，才是重中之重。

这个"大脑"就是 ECU（Electronic Control Unit，电子控制单元）。

ECU 有两种常见释义：

1. Engine Control Unit（发动机控制单元）：专注于发动机管理

2. Electronic Control Unit（电子控制单元）：更广义的整车电子控制

随着汽车电子化程度的不断提高，ECU 已广泛应用于发动机管理、自动变速箱、安全气囊系统、主动悬架系统、四轮驱动系统以及防抱死制动系统等，成为整车控制系统的核心模块。

热流仪测试ECU芯片

二、ECU 工作原理与构成

ECU 的工作原理与普通单片机类似，主要由以下部分组成：

车辆上安装的各类传感器（如爆震传感器、水温传感器、进气温度传感器、凸轮轴位置传感器、曲轴位置传感器、节气门开度传感器等）将监测数据通过 A/D 转换器变为数字信号后传达给 ECU。ECU 根据实时监测数据，准确判断当前发动机的工作状况，并控制执行器执行下一步动作。

三、客户挑战

ECU 芯片质量直接关系到车辆的安全性，严格的测试必不可少。然而，ECU 测试面临以下独特挑战：

1. PCB 布局高度密集：电源、传感器、驱动芯片紧邻布置

2. 无法整板统一控温：全局温变会同时影响多颗器件，无法定位单点温度诱发的故障

3. 需要单点精准控温：仅对目标芯片进行温度控制，其余元器件维持常温

此外，ECU 芯片需要通过 AEC-Q100 车规级认证，需要在 -40℃ 至 +125℃ 温度范围内进行研发调试、失效复现和可靠性验证。

上海伯东提供的 inTEST ATS 系列热流仪（ATS-545 和 ATS-710E），可以为 ECU 芯片提供 -75℃ 至 +225℃ 的宽温度模拟环境，帮助生产企业对 ECU 进行研发调试、失效复现和 AEC-Q100 验证。

核心优势：单点精准控温

区别于传统温箱的整体环境控温，inTEST 热流仪可以实现单点对目标芯片进行精准控温，而其余元器件维持常温。这一特性对于 ECU 这类高密度 PCB 板尤为关键，能够准确定位单点温度诱发的故障，避免多器件相互干扰。

其他核心技术优势

1. 快速温变：从 -55°C 至 +125°C 的温度变化时间仅需约 10 秒，大幅提升 ECU 芯片的测试效率

2. 高精度控温：温度精度达 ±1°C，显示分辨率达 ±0.1°C，确保测试数据精准可靠

3. 远程通讯：出厂自带 Ethernet、IEEE-488、RS232 通讯接口，可远程获取和更改温度设定值

4. 无需液氮：采用先进制冷技术，无需 LN₂ 或 LCO₂

五、产品技术参数

inTEST ATS 系列热流仪技术参数对比表

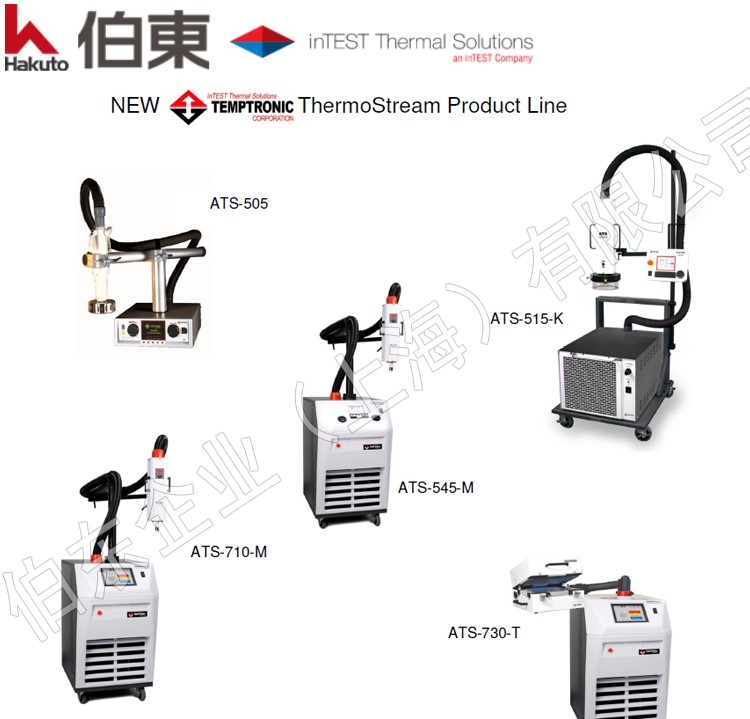

inTEST 高低温热流仪

六、ECU 芯片高低温测试典型应用场景

七、inTEST 热流仪 vs 传统温箱：ECU 测试核心优势对比

八、总结

ECU 芯片作为汽车的"大脑"，其质量直接关系到车辆的安全性与可靠性。inTEST ATS 系列热流仪凭借其单点精准控温、10 秒快速温变、±1.0°C 高精度以及无需液氮的独特优势，为 ECU 芯片的高低温测试提供了理想的解决方案。

尤其对于高密度 PCB 布局的 ECU 模块，inTEST 热流仪能够实现对目标芯片单独控温，精准定位温度诱发的故障点，帮助客户高效完成研发调试、失效复现和 AEC-Q100 验证。

上海伯东作为 inTEST 高低温测试设备全国总代理，致力于为客户提供从选型、集成到售后的一站式服务，助力汽车电子测试迈向更高精度、更高效率。
