上海伯东 Gel-Pak胶膜清洁解决方案
一、胶膜清洁的重要性
在半导体制造和精密电子组装过程中，Gel-Pak胶膜作为器件固定和运输的关键媒介，其表面洁净度直接影响：
1. 粘附性能：污染物可导致粘附力下降30-50%
2. 产品良率：颗粒污染造成器件缺陷率升高
3. 工艺稳定性：油污残留导致批次间差异增大
污染类型影响分析：
|
污染类型
|
对胶膜的影响
|
常规清洁方式有效性
|
|
环境颗粒
|
形成物理隔离层
|
高（＞90%）
|
|
指纹油脂
|
改变表面能，降低粘性
|
中（60-70%）
|
|
化学残留
|
与胶膜发生反应
|
低（＜30%）
|
|
嵌入式颗粒
|
破坏胶膜微观结构
|
无效
|
二、Gel-Pak专业清洁方案
.png)

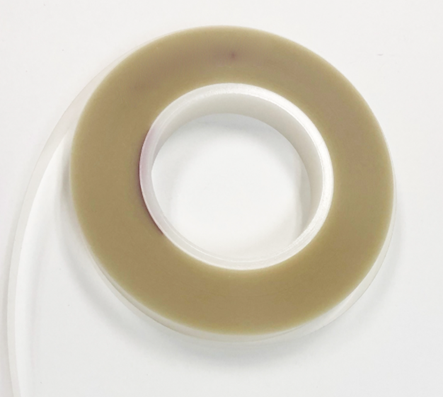

GP-CLEANTAPE-075/175
1. 清洁系统组成
|
组件
|
型号
|
技术参数
|
适用场景
|
|
压敏清洁胶带
|
GP-CLEANTAPE-075
|
宽度75mm，粘着力50gf/cm²
|
小型托盘清洁
|
|
压敏清洁胶带
|
GP-CLEANTAPE-175
|
宽度175mm，粘着力70gf/cm²
|
大型载具清洁
|
|
无尘操作台
|
选配
|
Class 100洁净环境
|
高敏感器件处理
|
2. 标准化清洁流程
步骤一：预评估
a. 使用10倍放大镜检查污染类型
b. 根据污染面积选择清洁胶带规格
步骤二：清洁操作
a. 撕取清洁胶带（避免手指接触胶面）
b. 以30°角度贴合污染区域
c. 施加100-150gf/cm²压力保持3秒
d. 180°快速剥离（速度约10cm/s）
步骤三：效果验证
a. 白光灯下检查无可见残留
b. 水滴角测试（应恢复至原始值±5°）
三、性能验证数据
1. 清洁效果对比
|
指标
|
异丙醇擦拭
|
普通胶带清洁
|
Gel-Pak专业方案
|
|
颗粒去除率
|
65%
|
78%
|
95%
|
|
粘附力恢复率
|
70%
|
85%
|
98%
|
|
表面损伤风险
|
高
|
中
|
低
|
|
操作时间
|
3分钟/cm²
|
1.5分钟/cm²
|
0.8分钟/cm²
|
2. 材料兼容性
a. 安全温度范围：-40℃~+120℃
b. 化学兼容性：
- 耐异丙醇、丙酮等常用溶剂
- 不推荐用于DMF、DMSO等强极性溶剂环境
四、应用案例
某晶圆级封装项目
1. 问题描述：
- 胶膜表面颗粒污染导致贴片偏移率高
- 传统清洁方法造成年损耗成本高
2. Gel-Pak解决方案：
- 采用GP-CLEANTAPE-175系统清洁
- 建立每班次清洁制度
3. 实施效果：
- 贴片偏移率下降
- 胶膜使用寿命延长
