一、低温容器检漏的特殊挑战
低温容器作为存储液氮（-196℃）、液氧（-183℃）等介质的关键设备，其密封性能直接关系到生产安全与运营效率。与传统压力容器相比，低温容器检漏面临以下技术难点：
|
挑战维度 |
常规压力容器 |
低温容器 |
ASM 340解决方案 |
|---|---|---|---|
|
温度影响 |
常温环境 |
-196℃~+50℃波动 |
全温度范围自动补偿 |
|
材料形变 |
可忽略 |
冷缩导致微米级变形 |
动态基线校正技术 |
|
检测灵敏度 |
≥1×10⁻⁹ Pa·m³/s |
需≤5×10⁻¹¹ Pa·m³/s |
最低5×10⁻¹³ Pa·m³/s |
|
检测效率 |
单点检测 |
需全域扫描 |
快速响应（＜3秒） |

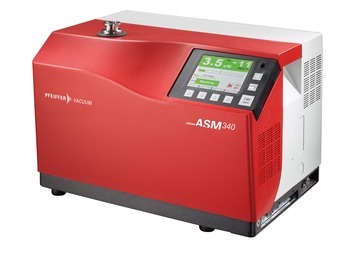

二、ASM 340核心技术优势
1. 关键性能参数
|
技术指标 |
参数规格 |
行业标准对比 |
|---|---|---|
|
检测范围 |
5×10⁻¹³ ~ 1×10⁻⁴ Pa·m³/s |
/ |
|
分子泵抽速 |
SplitFlow™ 50技术，氦气抽速2.5L/s |
较常规提升25% |
|
前级泵配置 |
Adixen Pascal 2015SD，抽速15m³/h |
预抽时间缩短40% |
|
温度适应性 |
-30℃~+50℃工作环境 |
通过IEC 60068-3低温认证 |
|
响应时间 |
真空模式＜3秒，吸枪模式＜1秒 |
行业领先水平 |
2. 专利技术解析
(1) 双模式检测系统：
a. 真空模式：适用于容器总成检测（灵敏度5×10⁻¹³ Pa·m³/s）
b. 吸枪模式：用于焊缝局部检测（灵敏度5×10⁻¹⁰ Pa·m³/s）
(2) 智能抗干扰技术：
a. 自动识别环境氦本底（阈值可设0.1~100ppm）
b. 振动补偿算法（通过EN 61298-3抗振测试）
三、典型应用流程
1. 杜瓦瓶检漏方案
检测步骤：
(1) 预抽真空至5×10⁻² mbar（约15分钟）
(2) 氦气喷检（建议压力0.5~1bar）
(3) 漏率判定（阈值设为1×10⁻¹⁰ Pa·m³/s）
(4) 数据记录（自动生成PDF报告）
效益对比：
|
指标 |
传统气泡法 |
ASM 340方案 |
|---|---|---|
|
最小可检漏率 |
1×10⁻⁶ Pa·m³/s |
5×10⁻¹³ Pa·m³/s |
|
检测效率 |
8小时/台 |
2小时/台 |
|
定位精度 |
±50mm |
±5mm |
|
人工成本 |
3人操作 |
1人操作 |
四、成功案例
某液氮储罐制造商质量升级项目
(1) 原问题：
a. 年泄漏返修率高
b. 售后维护成本高
(2) ASM 340实施效果：
a. 泄漏检出率提升
b. 节约质量成本
