某实验室运用直流磁控溅射法, 采用 ZAO 陶瓷靶材, 结合正交试验表通过改变制备工艺中的基片温度、溅射功率、氧流量百分比等参数, 在普通玻璃衬底上制备得到ZnO: Al（ZAO）透明导电薄膜.
试验设备:
伯东 KRI 聚焦射频离子源 RFICP 220 进行溅射, 选用 ZAO 陶瓷靶, 基片为普通玻璃, 普发 Pfeiffer 旋片泵 Duo 3.
工艺要求:
靶与基片距离为5cm, 溅射时间为30 min
|

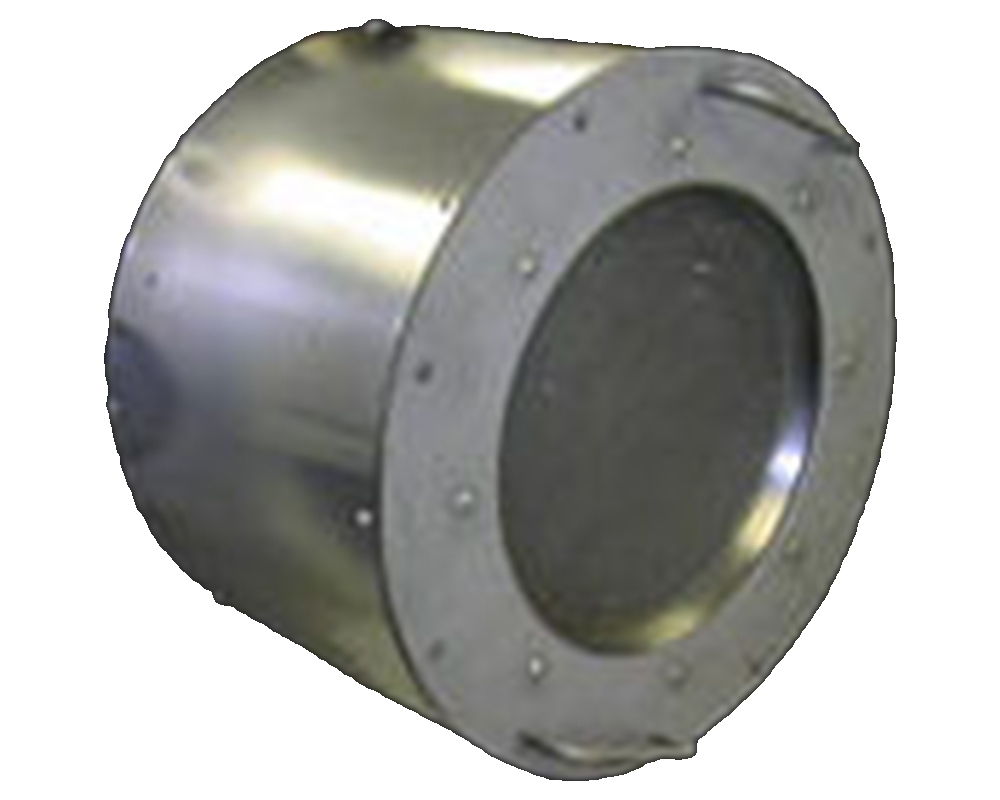

离子源型号 |
RFICP 220 |
|
Discharge |
RFICP 射频 |
|
离子束流 |
>800 mA |
|
离子动能 |
100-1200 V |
|
栅极直径 |
20 cm Φ |
|
离子束 |
聚焦 |
|
流量 |
10-40 sccm |
|
通气 |
Ar, Kr, Xe, O2, N2, H2, 其他 |
|
典型压力 |
< 0.5m Torr |
|
长度 |
30 cm |
|
直径 |
41 cm |
|
中和器 |
LFN 2000 |
推荐理由:
聚焦型射频离子源一方面可以增加束流密度, 提高溅射率; 另一方面减小离子束的散射面积, 减少散射的离子溅射在靶材以外的地方引起污染

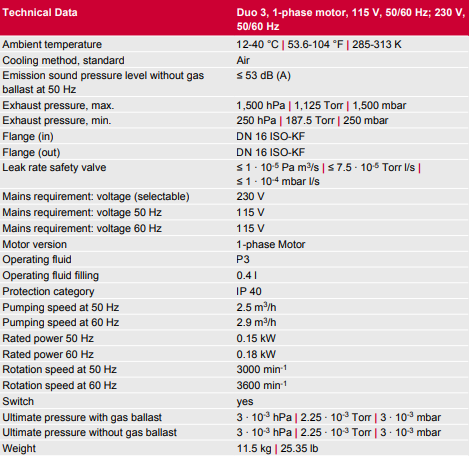

在整个实验工艺中工作气压保持在 3x 10-1Pa, 因此采用伯东 Pfeiffer 旋片泵 Duo 3.
