上海伯东 Pfeiffer 氦质谱检漏仪 ASM 182 TD+ 成功应用于光无源器件检漏

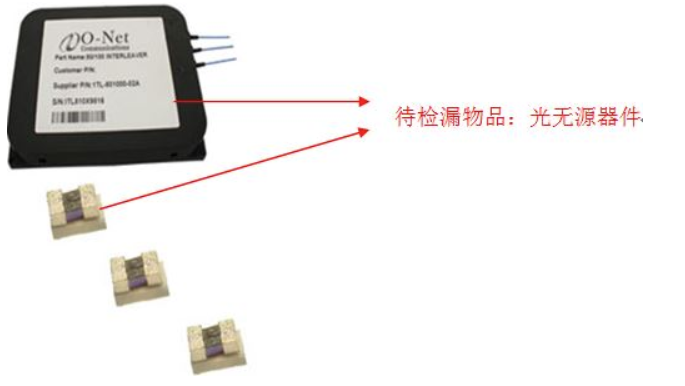

光无源器件是不含光能源的光功能器件的总称. 光无源器件在光路中都要消耗能量, 插入损耗是其主要性能指标. 光无源器件有光纤连接器, 光开关, 光衰减器. 光纤耦合器, 波分复用器, 光调制器, 光滤波器, 光隔离器, 光环行器等. 它们在光路中分别实现连接, 能量衰减, 反向隔离, 分路或合路, 信号调制, 滤波等功能. 本文主要介绍上海伯东 Pfeiffer 氦质谱检漏仪在无源器件中的检漏应用.
无源器件检漏原因: 光无源器件是光纤通信设备的重要组成部分, 也是其它光纤应用领域不可缺少的元器件. 具有高回波损耗, 低插入损耗, 高可靠性等特点. 光无源器件对密封性的要求极高, 如果存在泄漏会影响其使用性能和精度, 光通信行业的漏率标准是小于 5×10-8 mbar.l/s, 因此需要进行泄漏检测. 氦质谱检漏法利用氦气作为示踪气体可精确定位, 定量漏点, 替代传统泡沫检漏和压差检漏, 目前已广泛应用于光无源器件的检漏.
.png)
无源器件检漏客户案例：深圳某知名光通信上市公司, 为提高效率, 需求大抽速高效的检漏仪, 经过上海伯东技术工程师的选型, 最终采购氦质谱检漏仪 ASM 182TD+ 用于光无源器件的检漏.
光无源器件检漏方法: 由于无源器件体积小, 且无法抽真空或直接充入氦气, 我们采用“背压法”检漏, 具体做法如下:
1. 将被检无源器件放入真空保压罐, 压力和时间根据漏率大小设定
2. 取出无源器件, 使用空气或氮气吹扫表面氦气

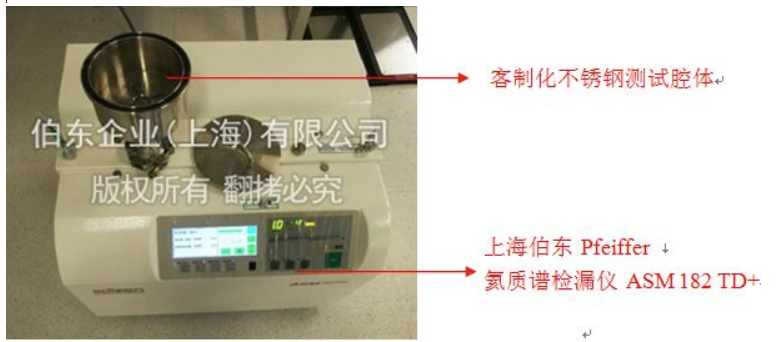

3. 将无源器件放入真空测试罐, 测试罐连接氦质谱检漏仪
4. 启动氦质谱检漏仪, 开始检漏
.png)
