Pfeiffer 普发 检漏仪无损泄露检测发布日期:2025-01-21

上海伯东 普发 Pfeiffer ASM 310 氦质谱检漏仪用于电厂检漏


在电厂生产过程中,确保设备的密封性对于降低生产成本、保障机组稳定运行至关重要。汽轮机内部真空系统、冷凝罐等设备若存在泄漏点,会导致能量损失、真空度下降等问题,从而影响发电效率。普发(Pfeiffer)氦质谱检漏仪凭借其高精度的检测性能,在电厂检漏工作中发挥着关键作用。



一、普发检漏仪概述

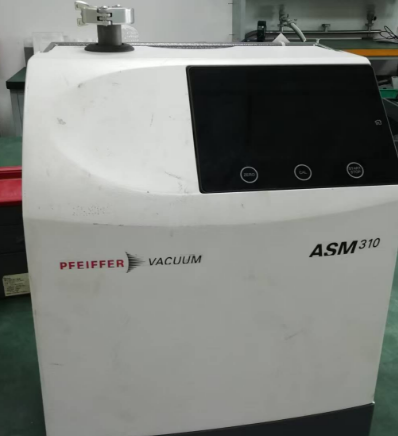

普发(Pfeiffer)氦质谱检漏仪,如 ASM 310 型号,由上海伯东代理销售及维修。该检漏仪具有以下技术参数:



技术参数

详情

检测气体

4He、3He、H₂

最小可检测泄漏率(嗅探检漏)

1×10⁻⁸ Pa·m³/s(7.5×10⁻⁸ Torr·l/s、1×10⁻⁷ mbar·l/s)

最小可检测泄漏率(真空检漏)

1×10⁻¹³ Pa·m³/s

抽速(He)

1.1 l/s

响应时间(嗅探检漏)

<1 s

工作温度范围

10 - 40°C(50 - 104°F、283 - 313 K)

最大功率消耗

300 W

声功率

45 dB(A)

声压级

<45 dB(A)

启动时间(20°C,校准后)

3.5 min

启动时间(20°C,未校准)

2 min

供电

90 - 240 V,50/60 Hz

接口

标准 15 针 I/O,基本 15 针 I/O

尺寸(长 × 宽 × 高)

350 × 254 × 415 mm(13.78 × 10 × 16.34 inch)

重量

21 kg(46.3 Ib)

用户界面

图形彩色触摸屏(可拆卸)



二、检漏仪在电厂的应用:

(一)检测部位

主要针对汽轮机内部管路系统及空冷凝器等设备进行检漏。这些部位在电厂运行中处于关键流程,其密封性直接影响机组的真空环境和热交换效率。



(二)检测模式及操作流程

采用 Sniffer 模式进行检测。具体操作是将吸枪放置在真空泵排气管路上,然后用氦气喷在系统连接位置或真空系统连接部位。喷氦气后需等待一段时间,等待时长取决于漏孔大小和真空泵抽速,一般在十米远的距离喷漏点在五秒内会有反应。排气管预留检漏口以便放入吸枪,当有氦气经过排气管时,检漏仪会检测到并发出漏点报警。



三、应用案例

普发氦质谱检漏仪已在国内多家电厂投入使用,如北海某电厂、山西长治某电厂、大庆某电厂、南京某电厂等。在这些电厂的实际应用中,该检漏仪有效检测出设备潜在泄漏点,为电厂设备维护提供了准确依据,保障了机组的安全稳定运行,同时也为国内电厂检漏工作奠定了全新的标准及程序。





普发(Pfeiffer)氦质谱检漏仪在电厂设备检漏中具有重要应用价值。其高精度的检测能力、便捷的操作模式以及在多个电厂的成功应用案例,证明了它能够满足电厂对设备密封性检测的严格要求,有助于电厂及时发现并修复泄漏问题,降低生产损失,提高发电效率,在电力行业设备检测领域具有广阔的应用前景。
