inTEST 热流仪芯片高低温冲击测试应用发布日期:2025-02-13

上海伯东 inTEST ATS-710E 热流仪应用于车载MCU和器件高低温测试


随着汽车电子技术的快速发展,车载MCU(微控制器单元)和其他电子器件的可靠性要求日益提高。为了确保这些器件在极端环境下的稳定性和性能,AEC-Q100 标准成为了汽车电子行业的重要认证标准。AEC-Q100 标准要求对车载电子器件进行严格的环境测试,尤其是高低温循环测试(Temperature Cycling, TC),以模拟车辆在极端温度条件下的工作环境。



inTEST ATS-710E 热流仪作为一款高性能的高低温测试设备,能够满足 AEC-Q100 标准的严苛要求,提供快速、精准的温度循环测试,确保车载MCU和器件在极端温度条件下的可靠性。



AEC-Q100 是由汽车电子委员会(AEC)制定的汽车电子零部件认证标准,旨在评估和确保汽车电子组件在恶劣环境下的可靠性和性能。

AEC-Q100 标准的主要测试项目包括:

1. 环境测试

评估器件在极端环境条件下的性能,包括温度、湿度、振动等。

2. 机械测试

评估器件在物理应力下的可靠性,包括冲击、振动等。

3. 电气测试

评估器件在不同电气条件下的性能,包括电压、功耗、静态电流等。

4. 寿命测试

评估器件在长时间使用后的性能,包括加速老化测试等。

其中,**温度循环测试(TC)**是 AEC-Q100 标准中的重要环节,要求器件在 -40°C 到 +125°C 的温度范围内进行循环测试,以模拟车辆从寒冷到炎热环境的温度变化。

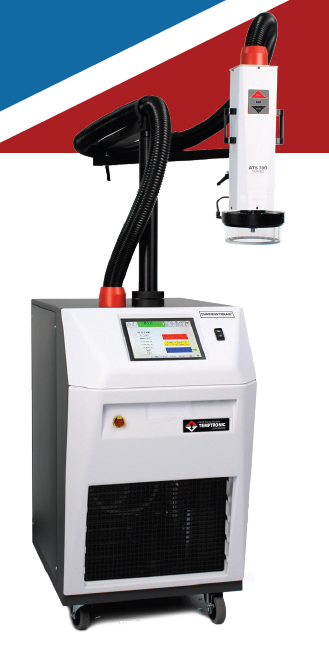

ATS-710E 热流仪 在 AEC-Q100 测试中的应用

1. 温度循环测试(TC)

ATS-710E 能够快速实现 -40°C 到 +125°C 的温度循环测试,满足 AEC-Q100 标准的要求。其快速的变温速率和精准的温度控制确保了测试的高效性和准确性。

2. 车载MCU测试

ATS-710E 可对车载MCU进行单独的高低温冲击测试,而不影响周边其他器件。其实时监测功能能够确保待测元件的真实温度,随时调整冲击气流温度,实现高效和经济的芯片测试。

3. PCB电路板测试

ATS-710E 适用于 PCB 电路板的高低温测试,验证其在极端温度条件下的电气性能和机械稳定性。



inTEST ATS-710E 热流仪的技术优势

技术优势 详情
温度范围

-75°C 至 +225°C,覆盖 AEC - Q100 标准要求范围(-40°C 至 +125°C),

可满足更严苛测试需求

变温速率

从 -55°C 到 +125°C 或从 +125°C 到 -55°C 的变温时间仅需 10 秒或更少,

提高测试效率,缩短测试周期

温度控制精度

温度精度高达 ±1.0°C,

确保测试结果准确可靠,满足高精度测试需求

制冷方式

采用纯机械制冷技术,无需液氮或其他消耗性制冷剂,

降低运行成本与维护难度,提高安全性与可靠性

气流输出

气流输出范围为 4 到 18 SCFM(1.9 到 8.5 L/s),

用户可根据需求灵活调整,确保样品均匀受热或冷却



inTEST ATS-710E 热流仪凭借其宽广的温度范围、快速的变温速率、精准的温度控制以及纯机械制冷技术,成为了车载MCU和器件高低温测试的理想选择。无论是 AEC-Q100 标准的温度循环测试,还是车载MCU和PCB电路板的测试,ATS-710E 都能提供高效、可靠的解决方案。
