上海伯东 PH instruments SRG真空规用于NMR核磁共振系统
一、应用背景
超导系统（如NMR核磁共振设备、超导电缆等）依赖液氦/液氮环境（-269℃至-196℃）实现无损耗运行，其真空绝缘层的稳定性直接决定系统性能。传统真空规在极低温与长管路环境中易受限制，而PH Instruments的SRG（Spinning Rotor Gauge）旋转转子真空规凭借非接触式测量与高稳定性，成为超低温真空监测的理想解决方案。
作为PH Instruments中国区授权代理，上海伯东为超导、能源及科研领域提供专业支持。
二、核心产品与技术优势
1. VIM-2 SRG便携式真空计

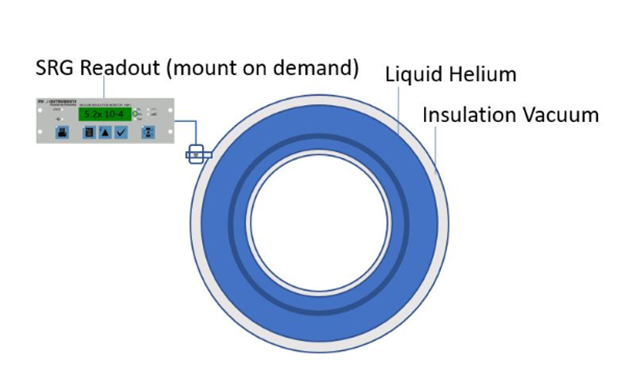

产品结构示意图：
.png)
技术特点：
a. 宽温区适配：适用于环境温度至超低温（液氦/液氮）管路的真空监测。
b. 长径比兼容性：优化针对超导电缆等长管路的真空测量需求。
c. 高精度与稳定性：年漂移率<1%，避免电离规的低温失效问题。
.png)
2. 关键参数对比表
|
参数
|
VIM-2 SRG真空计
|
传统电离规
|
|
测量范围
|
10 mbar 至 5×10⁻⁷ mbar
|
1×10⁻³ mbar 至 1×10⁻⁹ mbar
|
|
精度
|
±1%
|
±10%~15%
|
|
长期稳定性
|
年漂移率<1%
|
需频繁校准
|
|
低温适应性
|
支持液氦/液氮环境
|
易受冷凝影响失效
|
|
维护需求
|
无需更换灯丝，免维护
|
需定期更换灯丝
|
三、典型应用案例
1. NMR核磁共振系统真空监测
a. 需求：超导磁体真空绝缘层（液氦温度）的长期稳定性监测。
b. 解决方案：VIM-2 SRG真空计在磁体制造与服役期间实时测量真空度，确保绝缘性能。

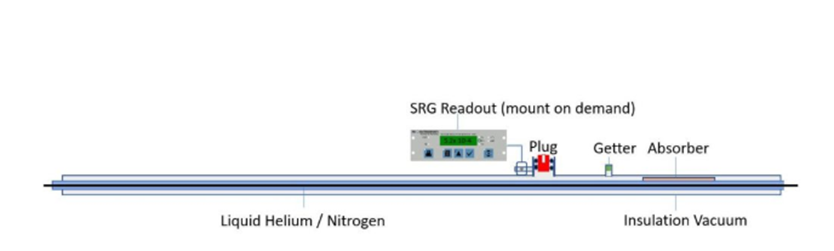

2. 超导电缆真空绝缘检测
a. 挑战：长距离管道（长径比差）的真空生成与监测困难。
b. 优势：SRG技术可在电缆制造、安装及运行阶段多点测量，保障真空绝缘质量。
四、总结
PH Instruments的SRG真空规技术通过非接触式测量、高精度及低温适应性，解决了超导系统真空监测的行业痛点。上海伯东将持续提供本土化技术支持，助力客户实现高效、可靠的真空管理。
