——基于 Pfeiffer Vacuum ASM 340 氦质谱检漏仪
报告背景
近期，某知名精密陶瓷生产企业（主要生产应用于半导体及高端工业领域的陶瓷结构件）向上海伯东咨询氦质谱检漏仪的选型方案。该客户的产品对气密性要求极高，且生产环境对设备的稳定性及洁净度有严格要求。
应用需求分析
1. 被测对象： 高精密陶瓷件（用于真空腔体密封）。
2. 核心痛点： 陶瓷件在烧结过程中可能存在肉眼不可见的微观气孔，传统气泡法无法检测，必须使用高灵敏度的质谱检漏技术。
3. 客户期望： 需要一台既能满足高灵敏度检测，又能适应产线快速节拍，且维护成本低的检漏设备。

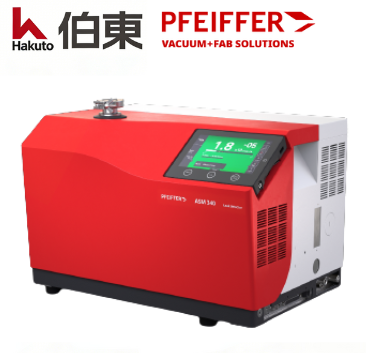

推荐设备：ASM 340 多用途氦质谱检漏仪
针对该陶瓷生产企业的特殊工况，上海伯东推荐 Pfeiffer Vacuum ASM 340。该设备是业界公认的高可靠性检漏仪，特别适合中大型部件的定位检漏及定量测试。
(6).png)
技术优势
1. 极致灵敏： 专为微小泄漏设计，能精准捕捉陶瓷件中的隐性缺陷。
2. 快速响应： 强大的抽气系统确保了极短的测试周期，匹配客户的生产节拍。
3. 操作友好： 符合人体工程学的可拆卸控制面板，方便在不同工位操作。
核心测试方案：真空喷枪法
针对陶瓷件的特性，推荐采用真空喷枪法 (Vacuum Test: Spraying Test)。
1. 测试流程：
a. 抽真空： 将待测陶瓷件密封连接至检漏仪，利用 ASM 340 强劲的前级泵将系统抽至工作真空度。
b. 喷吹示踪气： 使用喷枪向陶瓷件表面可疑部位喷吹氦气。
c. 信号捕捉： 若存在漏孔，氦气进入真空系统，被检漏仪捕捉并显示具体漏率值。
2. 判定标准： 漏率 < 1×10⁻⁹ Pa·m³/s 为合格。
| 参数项目 | 技术指标 |
|---|---|
| 检测气体 | 氦气 (⁴He, ³He), 氢气 (H₂) |
| 最小可测漏率 | 5×10⁻¹² Pa·m³/s (吸枪模式) < 5×10⁻¹² Pa·m³/s (真空模式) |
| 氦气抽速 | 2.5 l/s |
| 前级泵配置 | 旋片泵 (抽速 15 m³/h) |
| 最大入口压力 | 25 hPa |
| 启动时间 | ~3 min (20℃, 不含校准时间) |
| 通讯接口 | RS-232, Ethernet, Profibus (可选) |
结论
Pfeiffer Vacuum ASM 340 凭借其 2.5 l/s 的氦气抽速和 5×10⁻¹² Pa·m³/s 的超高灵敏度，能够完美解决该陶瓷生产企业对产品气密性的检测难题。其坚固的工业设计和低维护率，将为客户带来长期稳定的生产保障。
