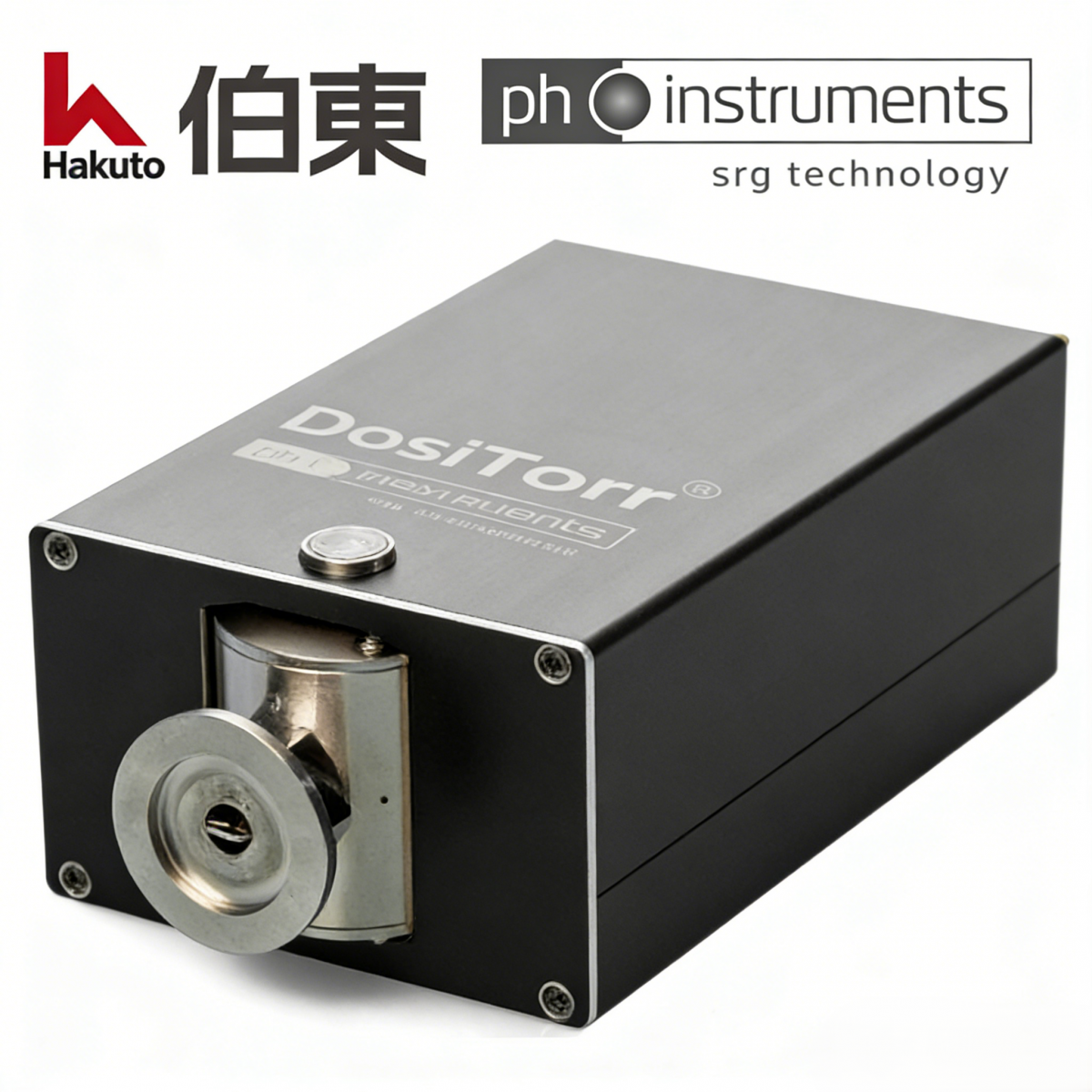

本报告阐述了德国 PHI SRG Transducer (DosiTorr) 磁悬浮转子真空计在北京某仪表科技公司——高端真空压力校准系统中的应用情况。
(2).png)
上海伯东某客户 (北京某仪表科技公司) 致力于研发高精度一体化检定/校准装置，用于满足科研及工业领域对真空传感器、开关及仪表的严苛计量需求。PHI SRG 凭借其卓越的长期稳定性、耐腐蚀性及宽量程特性，成功被选为该校准系统的核心标准器。
客户位于北京，是一家仪表科技公司, 专注于压力计量校准与测控的高科技企业。其核心产品真空压力校准标准装置广泛应用于汽车工业、石油化工、电力及科研领域。该装置要求内部配置的标准器具备极高的精度和可靠性，以作为压力源的参考标准。

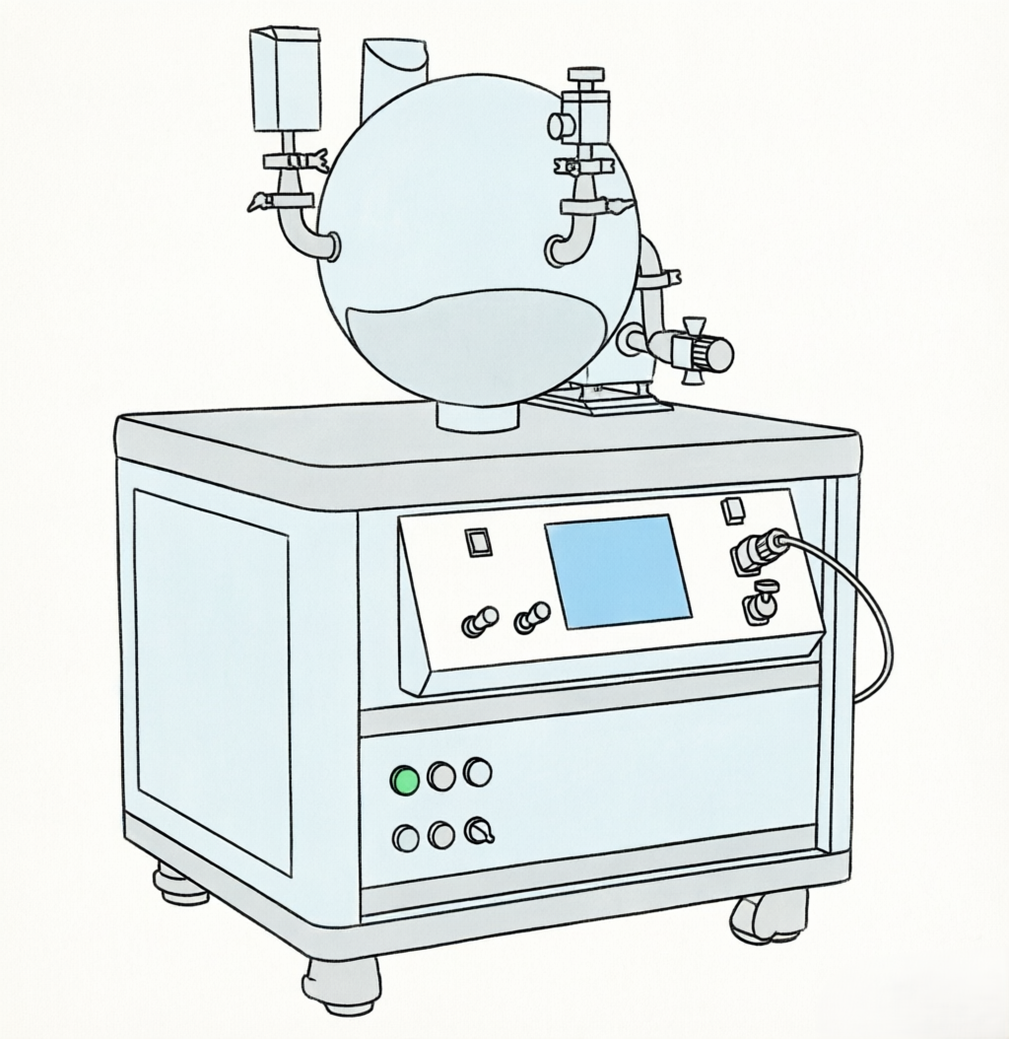

客户真空压力校准系统组成包含：真空压力泵、真空控制单元、真空回路控制换向阀、油污过滤器、ARM 中央处理器、四路开关信号检测模块。
应用领域：研究开发、生产制造、汽车工业、工业安全、石油化工、造纸、电力等科研及工业领域。
1. 真空范围：133000 Pa～5×10⁻⁶ Pa
2. 标准器最大误差等级：0.025 级、0.15 级、0.2 级
3. 测量有效分辨率：0.001% FS（0.025 级）、0.003% FS
4. 控制精密度：0.005 Pa
根据该真空校准系统设计，标准器需满足：
1. 覆盖系统真空范围（133000 Pa～5×10⁻⁶ Pa）
2. 达到 0.025～0.2 级标准器精度要求
3. 具备高长期稳定性、低漂移
4. 适配工业及复杂工况，耐腐蚀、抗沉积
5. 具备标准法兰接口
6. 支持自动化通信，接入系统 ARM 控制及上位机
| 参数类别 | 技术指标 |
|---|---|
| 测量原理 | 磁悬浮转子规（SRG） |
| 测量范围 | 10 mbar～5×10⁻⁷ mbar |
| 精度 |
10～0.1 mbar：≤读数 10%； 0.1～1×10⁻⁶ mbar：≤读数 1% |
| 长期稳定性 | 年漂移＜1.5% |
| 线性度 | 100% 线性，不受气体类型影响 |
| 法兰接口 | CF40、KF25、KF40、8 VCR、1/8” NPT |
| 输出与接口 | 0～10 VDC；USB Type C、RS485、RS232 |
| 通信协议 | Modbus、ASCII、LabView 驱动 |
| 工作温度 | 10℃～40℃ |
| 接触材质 | 1.4404、1.4034 不锈钢 |

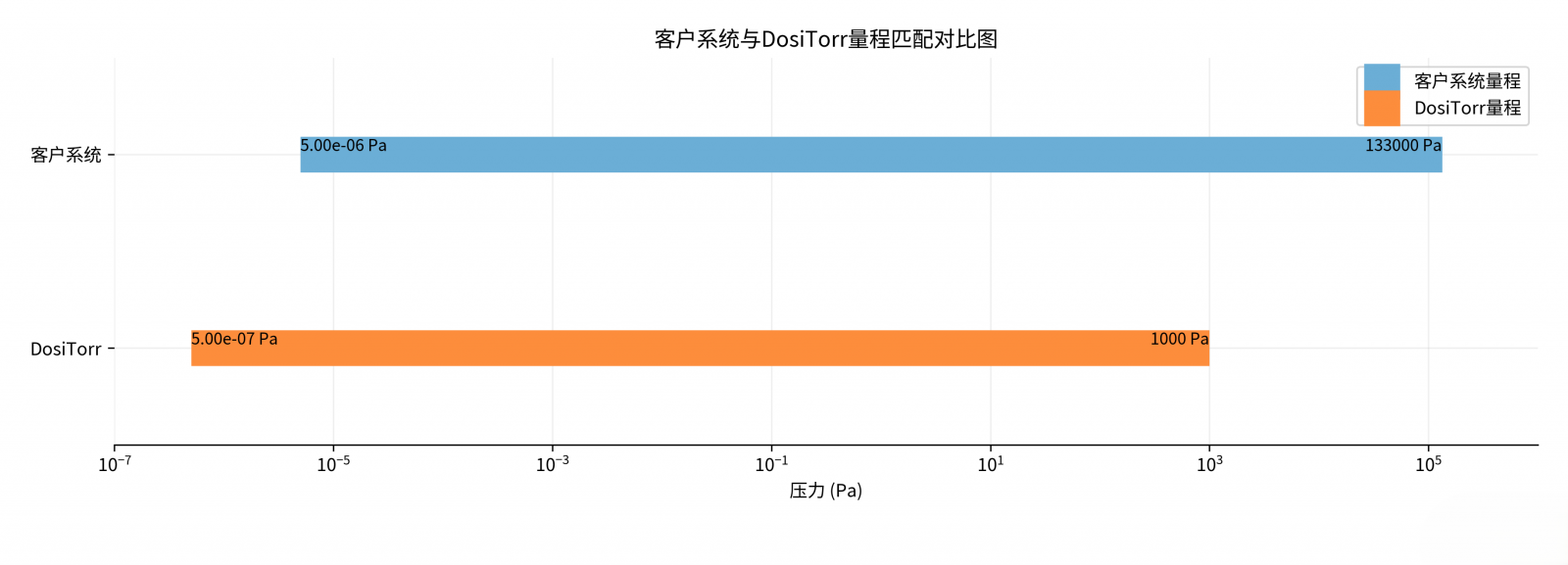

a. 量程匹配：DosiTorr CF40 覆盖 10 mbar～5×10⁻⁷ mbar，覆盖系统高真空段（5×10⁻⁶ Pa）校准区间。
b. 精度匹配：SRG 为真空校准传递标准，精度满足系统 0.025～0.2 级标准器等级。
c. 稳定性匹配：年漂移＜1.5%，适配系统长期连续校准运行。
d. 工况适配：真空侧无电子元件，无加热 / 电离影响；不锈钢材质耐腐蚀、抗沉积，适配工业校准环境。
e. 接口兼容：CF40 法兰可接入系统真空回路，无需额外转换。
f. 自动化适配：标准通信接口支持 Modbus，可接入系统 ARM 控制单元及上位机，实现数据传输与自动记录。
1. 安装位置：系统真空回路标准器接口
2. 接口连接：CF40 法兰直接接入系统真空管路
3. 信号接入：数字 / 模拟信号接入系统控制单元，参与全自动校准流程
1. 为系统提供传递级真空标准，满足 0.025～0.2 级校准精度。
2. 低漂移、高稳定性，适配系统长期运行，保障校准可靠性。
3. 洁净、耐腐蚀特性，适配多行业校准工况。
4. 标准通信接口无缝接入系统自动化流程，支持数据存储与证书打印。
德国 PHI SRG 磁悬浮转子真空计（DosiTorr CF40）在量程、精度、稳定性、接口及自动化能力上，均完全匹配上海伯东某客户 (北京某仪表科技公司) 高精度一体化真空压力校准系统的标准器要求。采购可用于系统配置，可有效提升校准精度、稳定性与自动化水平，适用于科研、汽车、化工、电力等领域真空计量校准应用。
