在材料表征、催化研究、化工过程监控及热分解机理分析等领域，单一分析手段往往难以全面揭示反应全貌。将热重分析仪（TG）、在线气体质谱仪（MS）与红外光谱仪（IR）进行联合使用，能够同步获取样品质量变化、逸出气体成分与分子结构信息，为复杂反应过程提供多维度的数据支撑。
上海伯东作为专业的质谱分析设备供应商，基于自主研制的 Hakuto Genius 在线气体质谱仪，成功构建了 TG-MS-IR 三机联用系统。该系统支持灵活的组合模式（TG-MS、TG-IR、TG-MS-IR），可满足从基础研究到工业质控的多样化需求。
(6).png)
热重-质谱-红外联用系统由三台核心仪器构成：
1. 热重分析仪（TG） ：实时记录样品在程序控温下的质量变化，定量反映热分解、氧化、吸附等过程的失重或增重台阶。
2. 红外光谱仪（IR） ：对逸出气体进行在线红外扫描，获取特征官能团信息，辅助鉴定未知气体分子结构。
3. 在线气体质谱仪（MS） ：对逸出气体进行高灵敏度、高速度的定性和半定量/定量分析，尤其适用于低浓度、多组分瞬态逸出物种的检测。
三台设备既可独立运行，也可根据实验需求两两或三机联用。在 TG-MS-IR 全联用模式下，样品热失重过程中的每一瞬态逸出气体，均被同步输送至红外光谱仪和质谱仪，实现 “质量变化—分子结构—组分浓度” 三位一体的同步解析。这一配置显著提升了复杂未知混合气体成分分析的效率与可靠性，尤其适用于：
1. 残留物及分解产物的精准鉴定
2. 原材料的纯度与热稳定性表征
3. 合成反应中间产物的在线捕捉
4. 物质理化性质与温度、时间的关联规律研究

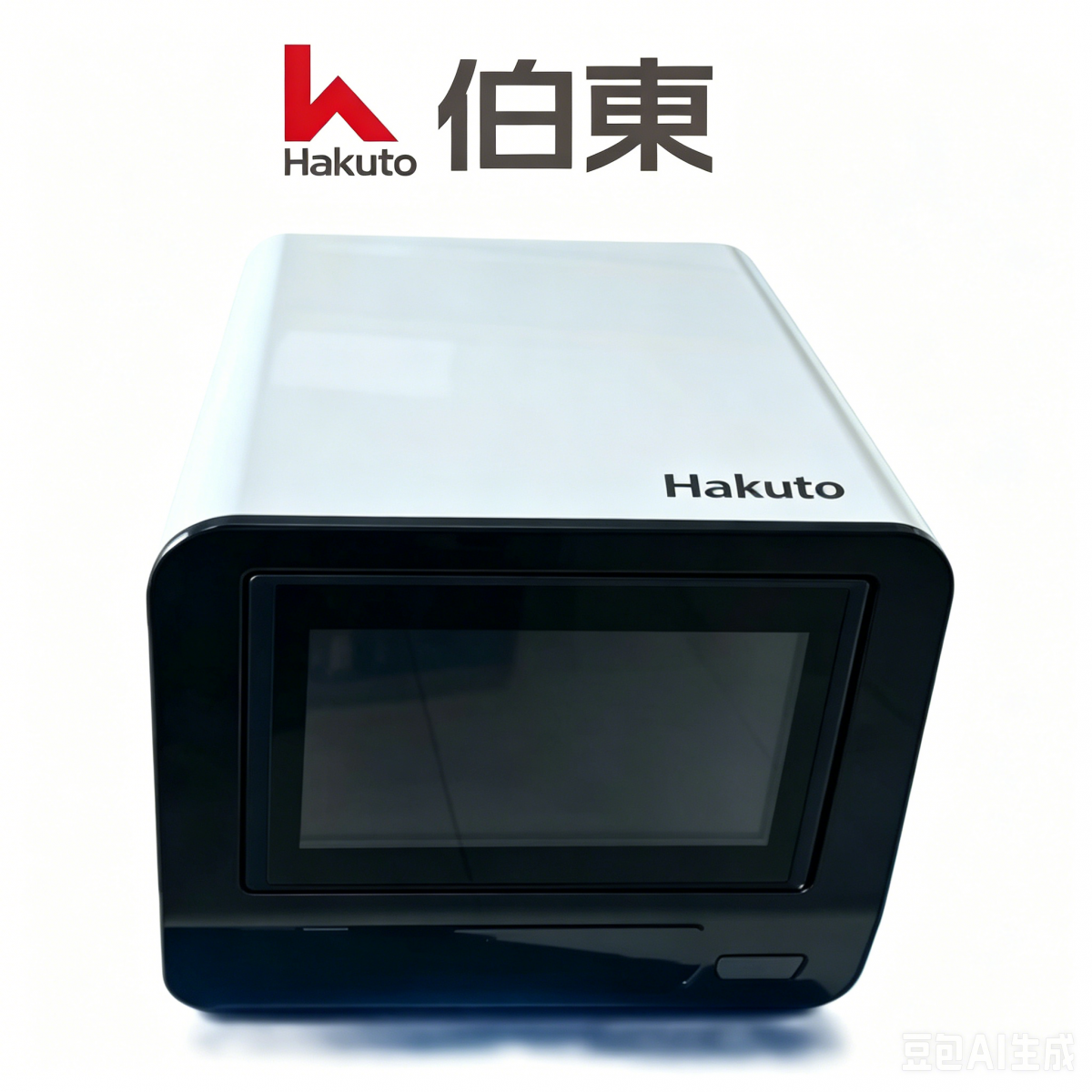

Hakuto Genius 专为在线气体分析场景而设计，在与TG和IR联用时，展现出以下突出优势：
● 多组分同步监控：可同时追踪 128 种质量数，全面覆盖复杂热分解逸出体系，不遗漏关键组分。
● 高速采集：扫描速率达 1000 次读数/秒/amu，精准捕捉瞬态反应与端点变化，与 TG 升温完美同步。
● 宽质量范围：支持 1–100 / 1–200 / 1–300 amu 可选，覆盖从氢气到重烃、含氟/含氯工艺气体的全谱段检测。
● 双检测器：法拉第杯 + 二次电子倍增器（SEM）双检测系统，检测限 < 100 ppb，兼顾高浓度主组分与痕量杂质分析。
● 高分辨分离：钼材质四极杆系统（6 mm × 125 mm），质量分辨率可调 0.5–2.5 u，相邻质量峰清晰分辨。
● 灵活进样：支持不锈钢/石英毛细管或手动调节阀，工作温度最高 200℃，可直接对接 TG 炉体高温管路。
● 紧凑集成：内置涡轮分子泵，整机仅 20–30 kg，配 10 英寸触摸屏及 PV MassSpec 软件，即连即用，无需额外搭建真空系统。
Hakuto Genius 在线气体质谱仪设计上充分考虑了与外部设备的协同工作能力，兼容市面上各主流品牌的热重分析仪、化学吸附仪、反应釜、管式炉等。通过标准通讯接口，可实现：
•全自动联控启动与停止
•TG温度/质量信号与MS、IR数据的时间轴完全同步
•数据一体化导出，消除手动对齐误差
这为催化反应原位监测、材料热稳定性评价、ALD/ALE工艺腔室气体分析等前沿应用，提供了即插即用、可靠稳定的完整解决方案。
| 参数项目 | 规格 / 选项 |
|---|---|
| 质量数范围 | 1-100 / 1-200 / 1-300 amu（可选） |
| 分析器类型 | 四极杆质量分析器 |
| 检测限 | < 100 ppb |
| 进样连接方式 | 不锈钢 / 石英毛细管，或1/4英寸手动调节阀（选配） |
| 进气方式 | 持续进样 |
| 减压方式 | 两级减压毛细管 |
| 最高工作温度 | 200 ℃ |
| 杆系统材质/规格 | 钼，6 mm 直径，125 mm 长度 |
| 相邻质量贡献 | < 10 / < 20 / < 50 ppm（视质量范围而定） |
| 质量分辨率 | 可调，0.5 – 2.5 u（10%峰高处） |
| 停留时间 / 扫描速度 | 1 ms – 16 s/u |
| 气体流量 | 1 – 2 sccm |
| 操作界面 | 10英寸触摸屏 |
| 分析软件 | PV MassSpec |
| 检测器类型 | 法拉第杯（Faraday）+ 电子倍增管（SEM） |
| 内置真空系统 | 集成式紧凑系统，配备涡轮分子泵 |
| 整机重量 | 20 – 30 KG |
| 外形尺寸（长×宽×高） | 629 × 350 × 340 mm |
| 电源要求 | 220 VAC |
| 取样压力范围 | 1.33×10⁵ mbar – 30 psi |
注：以上参数基于标准配置，定制选项请咨询上海伯东销售工程师。
1. 新能源电池：电解液分解、产气行为分析
2. 干泵状态监测：泵内残留气体成分实时追踪
3. 光/热催化：反应中间产物及转化率动态分析
4. 石油裂解/煤气分析：复杂烃类混合物快速鉴定
5. 气体输送监测：纯度及痕量杂质在线核查
6. 腔室特征匹配：ALD/ALE工艺中前驱体分解与副产物监控
上海伯东 Hakuto Genius 在线气体质谱仪，凭借其高速、高灵敏、宽质量范围及双检测器设计，与热重分析仪和红外光谱仪实现了深度集成。该三机联用系统不仅拓宽了单一仪器的分析边界，更以实时、同步、多维度的数据输出能力，为科研与工业客户提供了高效、可靠的气体原位分析新选择。
如您对TG-MS-IR联用配置、Hakuto Genius质谱仪定制或具体应用场景感兴趣，欢迎与我们联系，获取更多技术资料或预约演示。
