上海伯东 inTEST ATS - 710E 用于高压电力输电及储能芯片测试
随着电力行业的发展，高压电力输电和储能技术的重要性日益凸显，而其中芯片的性能稳定性在各种复杂环境下成为关键因素。上海伯东 inTest ATS - 710E 热流仪作为一款先进的测试设备，在高压电力输电、储能芯片的高低温测试领域发挥着重要作用。

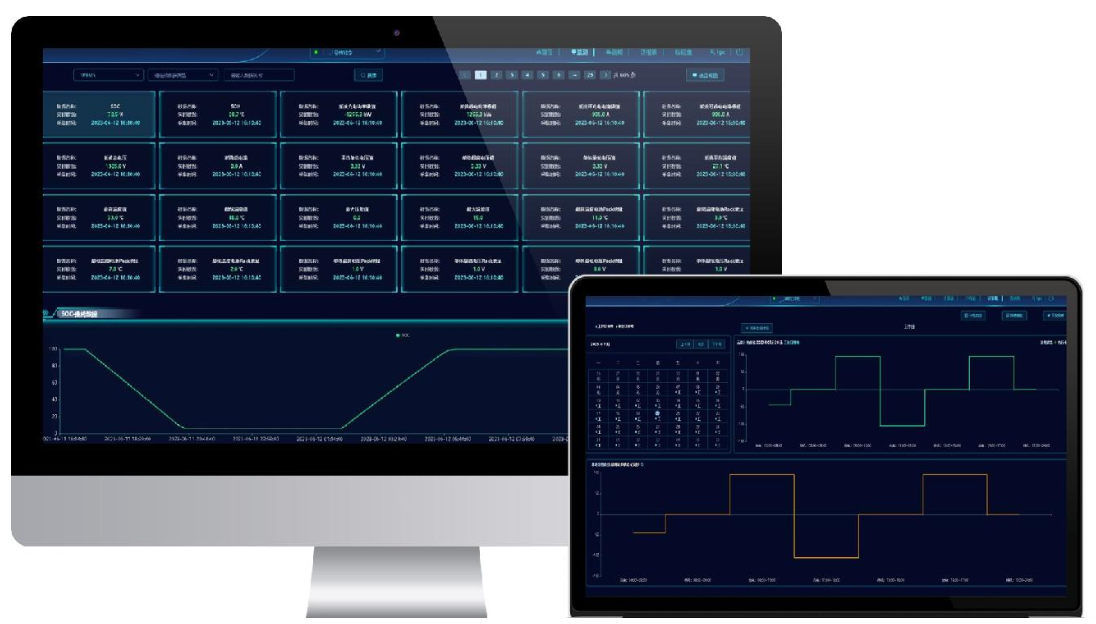

储能能量管理系统概述:
储能能量管理系统（EMS）整合软硬件技术，在多领域广泛应用。于工业领域助力生产效率提升，商业场所降低运营成本，住宅为居民提供智能能源管理方案，在电力系统更是电网智能化和可持续发展的关键。其重要性不言而喻，而其中芯片性能直接影响整个系统的稳定与效率。
ATS - 710E 在芯片测试中的应用:
1. 客户需求背景:
上海伯东某客户专注于高压输电和储能芯片研发，针对 3kV 以下民用级输电和储能管理芯片，需进行高低温性能和失效分析。测试温度范围设定为 - 50 ~ 175℃，以确保芯片在极端温度环境下的可靠性。
2. 测试设备搭配及测试项目:

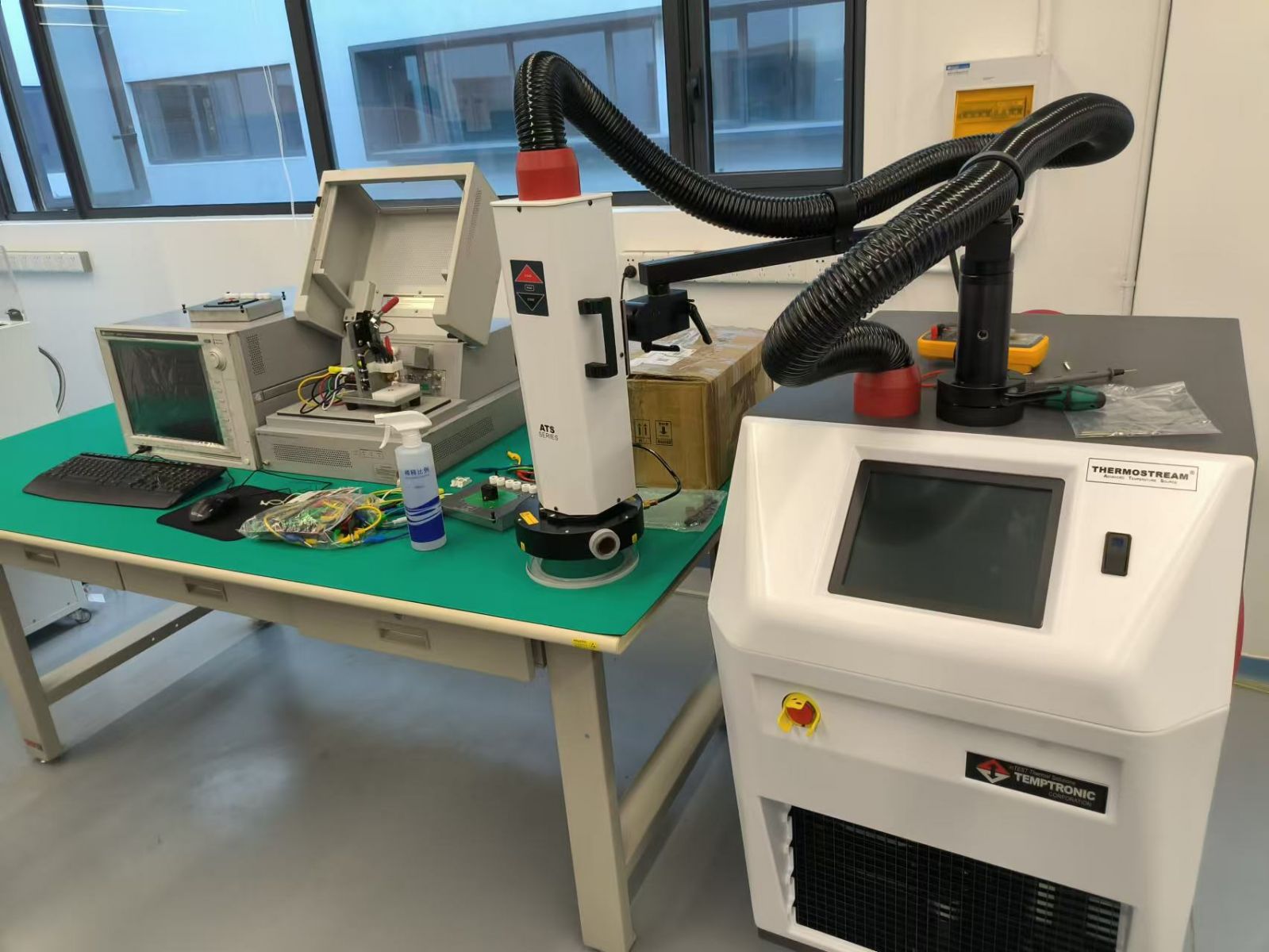

客户采用上海伯东 inTEST ATS - 710E 热流仪与是德 Keysight B1506A 系统配合使用。
开展多项测试项目，包括冷热冲击测试（定温冲击测试）、快速冷热冲击测试（变温冲击测试）以及 - 50 ~ 175℃高低温循环测试（单次测试 1000 次以上）。通过这些测试，全面评估芯片在不同温度变化速率和循环条件下的性能表现。
ATS - 710E 设备性能参数
1. 温度范围与冷却方式:
ATS - 710E 温度范围为 - 75 至 + 225℃（50HZ），且无需 LN2 或 LCO2 冷却，具备良好的温度适应性，能够满足芯片高低温测试的需求，且在冷却方式上具有便利性和经济性。
2. 变温速率:
在 - 55 至 + 125℃区间，变温速率约 10S 或更少，无论是升温还是降温过程，都能快速达到设定温度，有效模拟芯片在实际使用中可能遇到的快速温度变化情况，提高测试效率。
3. 输出气流量:
输出气流量为 4 至 18scfm（1.9 至 8.5l/s），合适的气流量可确保热量均匀传递，使芯片在测试过程中温度分布均匀，避免因局部温度差异导致测试结果不准确。
4. 操作方式:
采用彩色触摸屏操作，操作简便直观，操作人员能够方便地设置测试参数、监控测试过程和查看测试结果，提高了测试工作的便捷性和效率。
|
型号
|
温度范围 °C
|
输出气流量
|
变温速率
|
温度
精度
|
温度显示
分辨率
|
温度
传感器
|
远程
控制
|
|
ATS-710E
|
-75至+225 50Hz
-80至+225 60Hz
|
4 至18 scfm
1.8至 8.5l/s
|
-55至 +125°C 约 10 s
+125至 -55°C 约 10 s
|
±1℃
|
±0.1℃
|
T型或
K型
热电偶
|
IEEE 488
RS232
|
配置包含：
1. 主机 ATS-710E
2. 4.5或5.5 英寸热流罩
3. 耐高低温专用密封垫
* 客户可根据实际应用选择额外软管和测试腔
上海伯东 inTest ATS - 710E 热流仪凭借其出色的性能参数，在高压电力输电、储能芯片高低温测试中表现卓越。与是德 Keysight B1506A 系统协同工作，有效满足了客户对 3kV 以下民用级芯片高低温性能和失效分析的测试需求。其广泛的温度范围、快速的变温速率、精确的温度控制和便捷的操作方式等特点，使其成为高压电力输电及储能芯片高低温测试领域的可靠选择，为确保芯片在复杂环境下的性能稳定提供了有力支持，对推动电力和储能行业芯片技术的发展具有重要意义。
ATS系列其余应用:
伯东 inTEST 高低温冲击测试机 ATS-545用于芯片可靠性测试 (hakuto-china.cn)
inTEST 710E 用于 FPGA 芯片高低温循环测试 (hakuto-china.cn)
