上海伯东 HVA 11000系列MSB阀门在同步辐射、MBE、表面科学中的应用
科研级超高真空系统中的金属密封阀门应用
应用场景
同步辐射、表面科学、分子束外延（MBE）等超高真空（UHV）系统中，要求阀门具有极低的放气率、耐高温烘烤，并能长期保持真空度优于10⁻¹⁰ Torr。
推荐型号

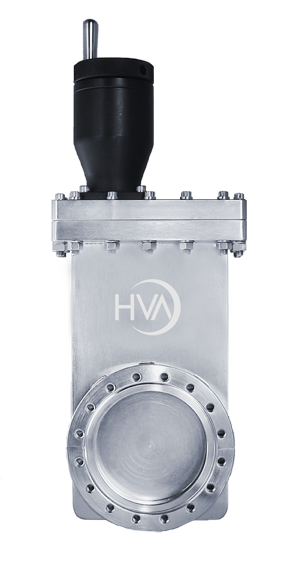

11000 系列金属密封闸板阀
技术优势
1. 全金属密封结构
- 密封材料为OFHC无氧高导铜，无有机放气源。
- 烘烤温度可达200°C（阀门开启），适用于全系统烘烤。
2. 零泄漏设计
- 阀体与内部组件采用真空炉钎焊，无虚漏风险。
- 漏率保证在2×10⁻¹⁰ Atm·cc/sec以内。
3. 维护便捷
- 阀座与闸板密封组件可整体拆装，无需从系统上拆下阀门。
安装与调试要点
1. 法兰连接：建议使用CF-F（Conflat®）法兰，配合铜垫片。
2. 阀体支撑：大尺寸阀门（≥8″）需额外支撑，避免阀体受力变形。
3. 清洁操作：必须佩戴无粉乳胶手套，使用IPA和无绒布清洁密封面。
适用技术参数表
|
参数
|
11000 系列金属密封阀（MSB）
|
|
阀体材料
|
304 不锈钢
|
|
密封材料
|
OFHC铜垫片
|
|
适用真空范围
|
UHV（≤1×10⁻¹⁰ Torr）
|
|
漏率
|
≤ 2×10⁻¹⁰ Atm·cc/sec
|
|
最大压差
|
760 Torr（双向）
|
|
烘烤温度
|
200°C（阀开）/150°C（阀闭）
|
|
扭矩表（CF-F法兰）
|
5/8″: 6-8 ft-lbs；1.5″-1.33″: 12-13 ft-lbs；2″-21″: 12-15 ft-lbs
|
|
阀门尺寸范围
|
5/8″ – 50″（DN16–DN1270）
|
