HVA 真空阀门应用案例发布日期：2026-05-22

上海伯东 HVA真空阀门在国产高能电子直线加速器中的应用报告

一、报告概述

某加速器技术公司（国内领先的电子辐照装备研发企业）成功研制新一代高能电子直线加速器，并已投入产业化应用。该加速器在食品保鲜、医疗器械灭菌、材料改性等领域具有广泛应用前景。

上海伯东代理的美国 HVA 真空阀门，其技术规格完全满足该类加速器的真空系统需求，具备应用于此类设备的条件。本报告旨在分析HVA真空阀门与高能电子直线加速器真空需求的匹配程度。

二、客户加速器项目背景

该加速器技术公司研发团队由数十名机械、核物理、微波技术、计算机仿真、自动化控制、真空绝缘、高压电源等领域技术人员组成，在相关高校专家团队的技术支持下，先后攻克了高功率微波源稳定性、电子束流品质控制、在线式能量测量等核心技术难题。

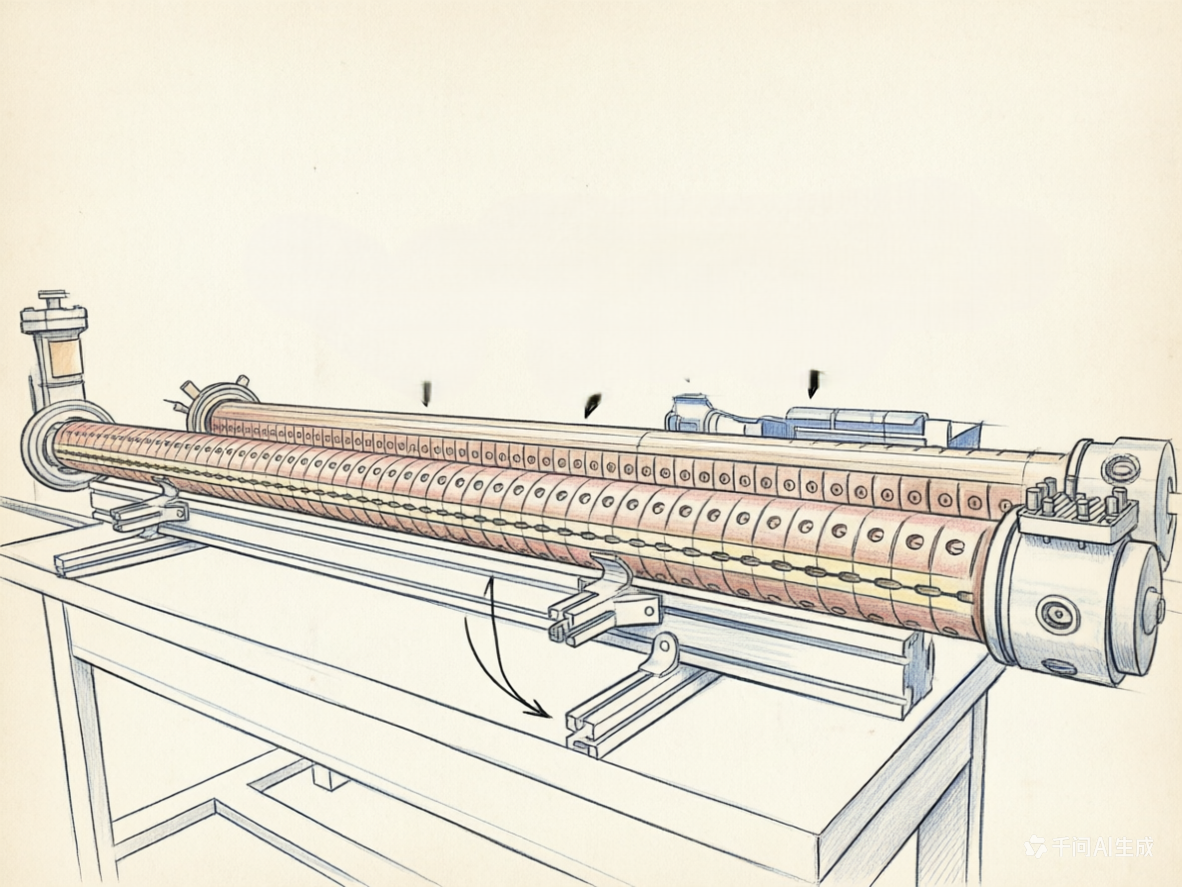

加速器

该项目实现了多项关键技术突破：

1. 微波转换效率达到国际先进的75%，大幅降低运行能耗

2. 集成AI算法的智能化束流控制系统，电子束不均匀度控制在±2%以内

3. 加速器价格仅为进口设备的30%，实现产业链自主可控

三、加速器对真空阀门的核心需求

高能电子直线加速器对真空系统及真空阀门有以下严格要求：

需求类别	具体要求
超高真空环境	加速器束流管需维持超高真空，减少电子束与残余气体分子碰撞
高密封性	任何微小泄漏都会影响加速器整体性能及辐照均匀度
耐高温烘烤	真空系统需定期烘烤除气，阀门需耐受高温而不失效
长期稳定运行	加速器产业化应用需要设备连续、稳定运行
双向承压能力	差压隔离场景下需要阀门具备反向承压能力

四、HVA真空阀门技术规格

美国HVA提供的超高真空插板阀具备以下技术参数，可满足上述加速器真空系统的各项需求：

HVA 真空阀门

参数分类	技术指标
超高真空范围	≤1×10⁻¹⁰ mbar
氦气漏率	＜2×10⁻⁹ mbar·L/s
关闭承受压差	1 bar（任意方向）
开启前最大压差	≤30 mbar
弹性密封阀体烘烤	≤200℃
金属密封阀体烘烤	≤200℃
气动执行器耐温	≤60℃
气动工作压力	80 psig
机械寿命	≥100,000次
阀体材质	304不锈钢
轴密封波纹管	AM-350
法兰类型	CF-F、ISO-F、ASA、ANSI
通径范围	DN16 ~ DN800
驱动方式	气动（标配）、手动（可选）
标准电磁阀电压	120V AC
可选电压	24/200/240V AC 或 12/24V DC
位置反馈	115V AC 或 28V DC，20mA
安装方向	任意

五、技术匹配性分析

加速器真空需求	HVA阀门技术规格	匹配情况
超高真空环境	≤1×10⁻¹⁰ mbar	✅ 完全满足
高密封性	＜2×10⁻⁹ mbar·L/s	✅ 完全满足
耐高温烘烤	阀体≤200℃	✅ 完全满足
长期稳定运行	≥100,000次寿命	✅ 完全满足
双向承压能力	1 bar任意方向	✅ 完全满足

六、总结

HVA真空阀门在以下方面与该类高能电子直线加速器的真空系统需求高度匹配：

1. 真空性能：1×10⁻¹⁰ mbar超高真空、＜2×10⁻⁹ mbar·L/s漏率

2. 耐温能力：200℃高温烘烤，兼容加速器除气工艺

3. 可靠性：100,000次循环寿命，适合产业化长期运行

4. 规格覆盖：DN16-800mm通径、多种法兰接口，适配加速器各段管路

综上所述，HVA真空阀门的技术规格完全满足该类高能电子直线加速器的真空系统需求，具备应用于此类设备的条件。
