inTEST 热流仪 LED 液晶显示屏高低温冲击测试
某国内 LED 液晶显示屏制造商采用伯东 inTEST 高低温测试机 ATS 545 T 对 LED 液晶显示屏进行一系列的温度环境进行高低温测试, 主要测试项目包含冷热循环 Thermal cycle 与冷热冲击 Thermal shock, 以保障 LED 液晶显示屏的工作状态、寿命以及发光效率.

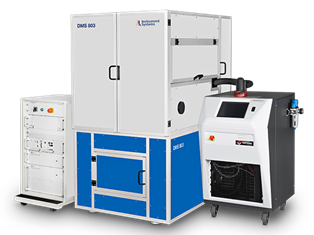

该制造商将 inTEST 高低温测试机 ATS 545 T 与德国 AUTRONIC DMS 803 液晶显示屏测量系统联用进行 LED 环境温度测试, 如下图:
inTEST ATS-545-T 高低温测试机技术参数:
1. 温度范围: -75 至 + 225(50 HZ), -80 至 + 225(60 HZ), 不需要LN2或LCO2冷却
2. 变温速率: -55至 +125°C 约 10 S 或更少, +125至 -55°C 约 10 S 或更少
3. 输出气流量: 4 至 18 scfm, 1.9至 8.5 L/s
4. 温度精度: ±1℃
5. 温度显示分辨率: ±0.1℃
6. 温度传感器: T 型热电偶
对 LED 液晶显示屏温度环境测试方法：
1. 采用高低温测试机 ATS-545-T DUT Mode 模式测试
2. 通过管路将高低温测试机 ATS-545-T 与 DMS 803 直接相连
3. 操作员设置需要测试的温度范围
4. 启动高低温测试机 ATS-545-T, 利用空压机将干燥洁净的空气通入制冷机进行低温处理, 然后空气经由外部管路到达加热头进行升温
5. 高低温测试机ATS-545-T 显示屏可实时监测当前循环冲击气流温度, 而且自带过热温度保护系统, 出厂设置温度 +230°C, 操作员可根据实际需要设置高低温限制点, 当温度达到设置温度时, 测试机将自动停机.
每个DMS系统都可以扩展一个适当的冷热系统, 以进行光学显示特性和一致性测试的温度相关测量.
inTEST 高低温测试机 ATS-545-T 对功率器件进行测试结果:
1. 通过精确控制, 将热气流或冷气流传送到测试环境中.
2. 精确控制干燥空气的温度, 以执行指定的温度测试.
3. 可以实现更精确的均匀温度测试环境.
4. 通过inTEST 高低温测试机 ATS 545 T 对LED液晶显示屏高低温测试, 及时对LED液晶显示屏存在的缺陷进行修改改进完善, 保障了 LED 液晶显示屏的良好工作状态、寿命以及发光效率, 产品投放市场后赢得非常好的口碑.
